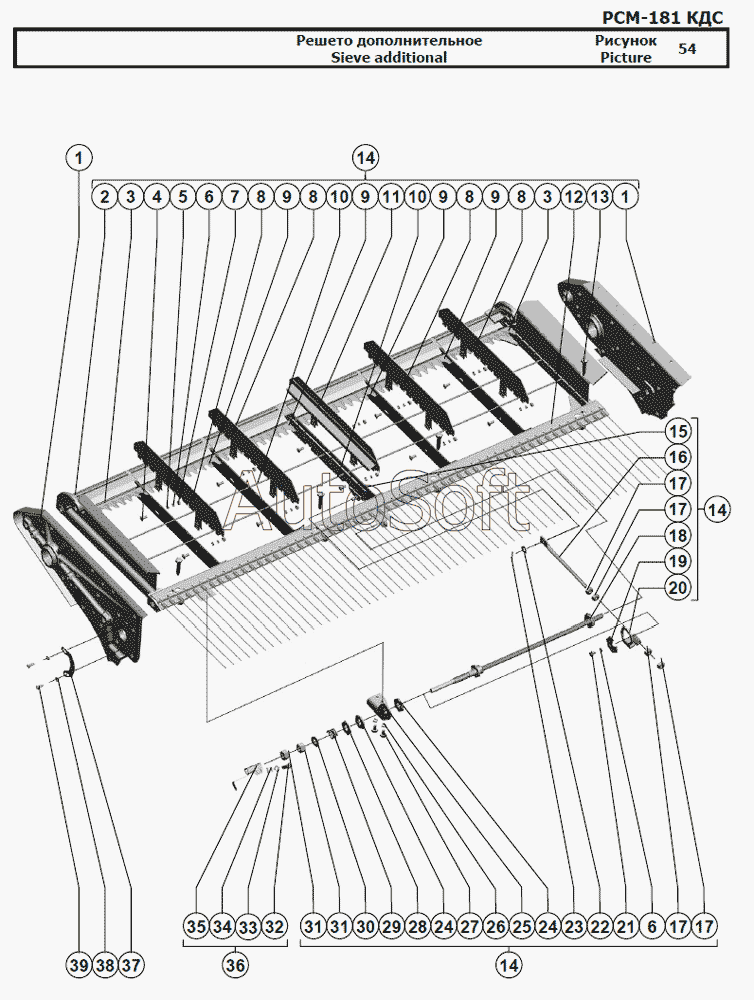

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Решето дополнительное
30
21
22
23
24
24
25
26
27
28
29
20
31
31
32
33
34
35
36
37
38
39
11
2
3
3
4
5
6
6
7
8
8
8
8
9
9
9
9
10
10
1
1
12
13
14
14
14
15
16
17
17
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Стан решетный | |
| 2 | 1***0 | Рама | |
| 3 | 1***9 | Гребенка | |
| 4 | [***] | Болт М6х16.46.019 ГОСТ 7802-81 | |
| 5 | [***] | Шайба С.6х1,4.01.019 ГОСТ 11371-78 | |
| 6 | [***] | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 7 | [***] | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 8 | 1***0 | Прижим | |
| 9 | Р***4 | Гребенка | |
| 10 | 1***1 | Ось гребенок | |
| 11 | 1***0 | Отражатель | |
| 12 | 1***0 | Решетка пальцевая | |
| 13 | [***] | Болт М10-6gx45.88.35.019 ГОСТ 7798-70 | |
| 14 | 1***0 | Решето дополнительное | |
| 15 | 1***0 | Планка регулировочная | |
| 16 | 1***8 | Тяга | |
| 17 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 18 | 1***0 | Вал | |
| 19 | 1***2 | Шайба | |
| 20 | 1***0 | Кронштейн | |
| 21 | [***] | Болт М6-6gx10.48.019 ГОСТ 7798-70 | |
| 22 | [***] | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 23 | [***] | Шплинт 2,5x25.019 ГОСТ 397-79 | |
| 24 | 1***1 | Шайба | |
| 25 | 1***0 | Кронштейн | |
| 26 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 27 | [***] | Болт М8-6gx14.88.35.019 | |
| 28 | 1***4 | Шайба | |
| 29 | 1***7 | Пружина | |
| 30 | [***] | Шайба С.14х3.01.019 ГОСТ 11371-78 | |
| 31 | [***] | Гайка М14-6H.6.019 ГОСТ 5915-70 | |
| 32 | [***] | Винт В.М6-6gх20.48.019 ГОСТ 17473-80 | |
| 33 | [***] | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 34 | [***] | Шайба С.6.01.019 ГОСТ 11371-78 | |
| 35 | 1***0 | Стрелка | |
| 36 | 1***0 | Стрелка | |
| 37 | 1***9 | Шкала | |
| 38 | [***] | Шайба С.6х1,4.01.019 ГОСТ 6958-78 | |
| 39 | [***] | Винт В.М6-6gх14.48.019 ГОСТ 17473-80 |
