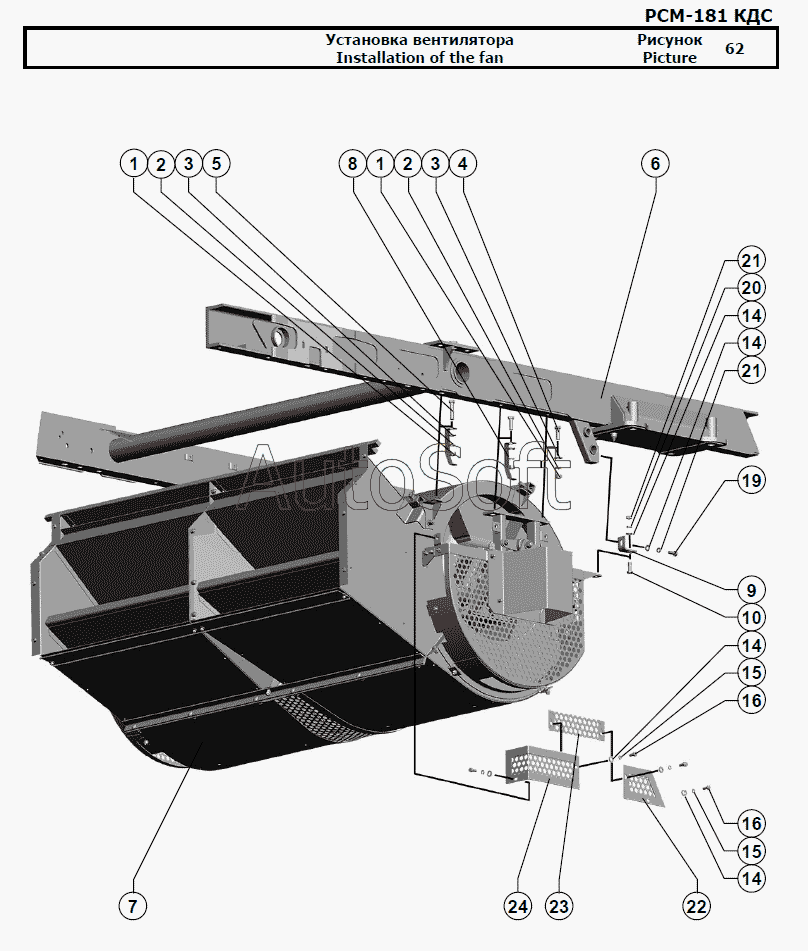

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Установка вентилятора
1
1
2
2
3
3
4
5
6
7
8
9
10
14
14
14
14
15
15
16
16
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 2 | [***] | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 3 | [***] | Шайба С.12.01.019 ГОСТ 11371-78 | |
| 4 | [***] | Болт М12-6gx35.88.35.019 ГОСТ 7798-70 | |
| 5 | [***] | Болт М12-6gx55.88.35.019 ГОСТ 7798-70 | |
| 6 | 1***0 | Каркас очистки | |
| 7 | 1***0 | Вентилятор | |
| 8 | 1***1 | Скоба | |
| 9 | 1***9 | Кронштейн | |
| 10 | [***] | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 11 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 12 | [***] | Шайба C 8х1,4.01.019 ГОСТ 6958-78 | |
| 13 | [***] | Болт М8х30.46.019 ГОСТ 7802-81 | |
| 14 | [***] | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 15 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 16 | [***] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 17 | 1***0 | Кожух | |
| 18 | [***] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 19 | [***] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 20 | [***] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 21 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 22 | 1***0 | Кожух | |
| 23 | 1***0 | Сетка | |
| 24 | 1***0 | Кожух |
