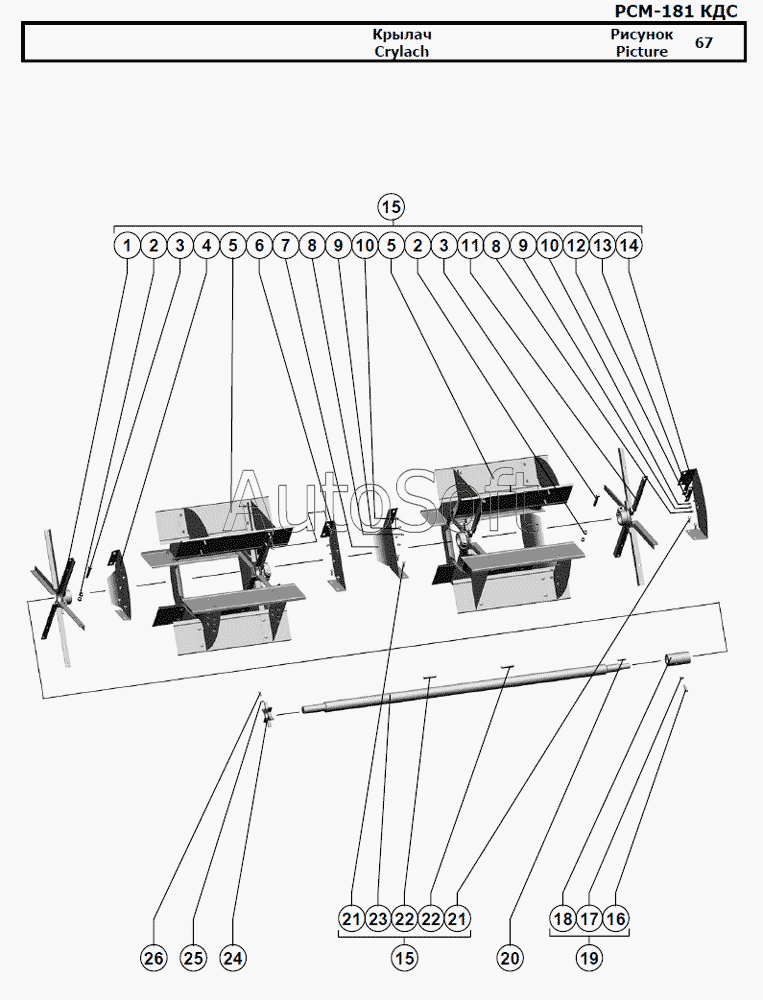

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Крылач
1
2
2
3
3
4
5
5
6
7
8
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Крестовина | |
| 2 | [***] | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 3 | [***] | Болт М12-6gx80.88.35.019 ГОСТ 7798-70 | |
| 4 | 1***4 | Сектор | |
| 5 | 1***3 | Лопасть | |
| 6 | 1***5 | Сектор | |
| 7 | 1***1 | Сектор | |
| 8 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 9 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 10 | [***] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 11 | 1***1 | Крестовина | |
| 12 | 1***2 | Планка балансировочная | |
| 13 | 1***1 | Планка балансировочная | |
| 14 | 1***3 | Сектор | |
| 15 | 1***0 | Крылач | |
| 16 | [***] | Винт В.М10-6gх30.22H.019 ГОСТ 1481-84 | |
| 17 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 18 | 1***8 | Втулка | |
| 19 | 1***0 | Муфта | |
| 20 | [***] | Шпонка 8x7x40 ГОСТ 23360-78 | |
| 21 | [***] | Болт М8х25.46.019 ГОСТ 7802-81 | |
| 22 | [***] | Шпонка 12x8x63 ГОСТ 23360-78 | |
| 23 | 1***1 | Вал | |
| 24 | Р***1 | Звездочка | |
| 25 | [***] | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 26 | [***] | Винт М6х20.22Н ТУ 23.4617472.07-91 |
