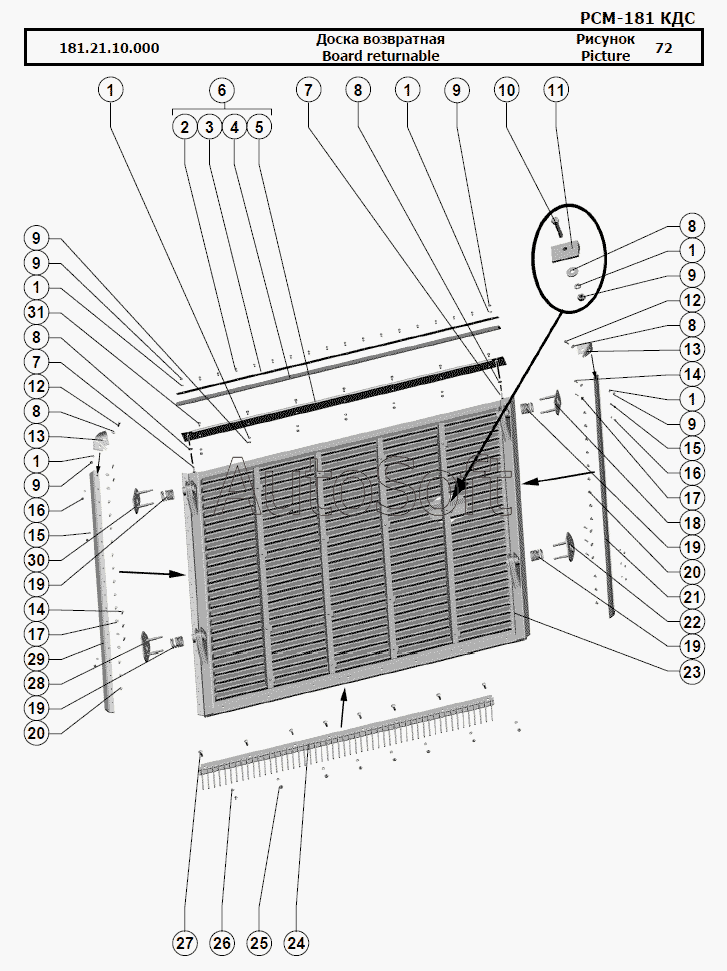

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Доска возвратная
17
17
181.21.10.000
31
30
29
28
27
26
25
24
23
22
21
20
20
19
19
19
19
18
1
1
1
1
1
1
16
16
15
15
14
14
13
13
12
12
11
10
9
9
9
9
9
9
8
8
8
8
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.21.10.000 | 1***0 | Доска возвратная | |
| 1 | [***] | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 2 | [***] | Заклёпка 5х18.01.10кп.016 ГОСТ 10299-80 | |
| 3 | 1***7 | Планка | |
| 4 | 1***1 | Отлив | |
| 5 | 1***8 | Уголок | |
| 6 | 1***0 | Отлив | |
| 7 | [***] | Болт М6-6gx25.48.019 ГОСТ 7798-70 | |
| 8 | [***] | Шайба C 6х1,4.01.019 ГОСТ 6958-78 | |
| 9 | [***] | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 10 | [***] | Болт М6-6gx30.48.019 ГОСТ 7798-70 | |
| 11 | 9***4 | Прокладка | |
| 12 | [***] | Болт М6-6gx20.48.019 ГОСТ 7798-70 | |
| 13 | 1***3 | Отлив | |
| 14 | [***] | Винт В.М5-6gх16.48.019 ГОСТ 17473-80 | |
| 15 | [***] | Шайба 5Т 65Г 019 ГОСТ 6402-70 | |
| 16 | [***] | Гайка М5-6H.6.019 ГОСТ 5915-70 | |
| 17 | [***] | Шайба C 5х1,4.01.019 ГОСТ 6958-78 | |
| 18 | 1***0 | Уплотнение | |
| 19 | 1***9 | Пружина | |
| 20 | [***] | Заклёпка 140-5х14.01.10кп.016 ОСТ 23.2.437-77 | |
| 21 | 1***2 | Отлив | |
| 22 | 1***0 | Уплотнение | |
| 23 | 1***0 | Доска возвратная | |
| 24 | 1***0 | Решетка пальцевая | |
| 25 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 26 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 27 | [***] | Болт М8х25.46.019 ГОСТ 7802-81 | |
| 28 | 1***1 | Уплотнение | |
| 29 | 1***1 | Отлив | |
| 30 | 1***1 | Уплотнение | |
| 31 | [***] | Болт М6-6gx16.48.019 ГОСТ 7798-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
