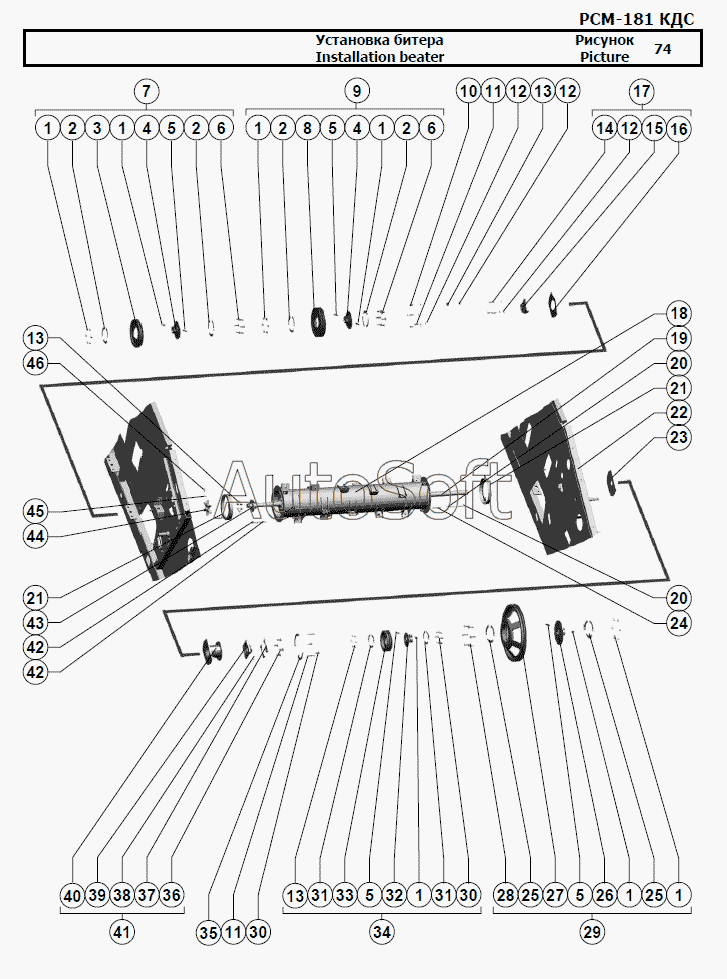

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Установка битера
1
1
1
1
1
1
1
2
2
2
2
3
4
4
5
5
5
5
6
6
7
8
9
10
11
11
12
12
12
13
13
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
25
26
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 2 | Р***8 | Шайба | |
| 3 | 1***9 | Шкив | |
| 4 | 1***0 | Ступица | |
| 5 | [***] | Болт М12-6gx75.88.35.019 ГОСТ 7798-70 | |
| 6 | [***] | Болт М12-6gx35.88.35.019 ГОСТ 7798-70 | |
| 7 | 1***0 | Шкив | |
| 8 | 1***8 | Шкив | |
| 9 | 1***0 | Шкив | |
| 10 | [***] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 11 | [***] | Болт М10-6gx60-55.88.35.019 ГОСТ 7798-70 | |
| 12 | [***] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 13 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 14 | [***] | Болт М10-6gx40.88.35.019 ГОСТ 7798-70 | |
| 15 | Н***0 | Опора подшипника | |
| 16 | 1***0 | Фланец | |
| 17 | 1***0 | Фланец | |
| 18 | 1***0 | Битер соломы | |
| 19 | 1***6 | Вал | |
| 20 | [***] | Шпонка 12x8x80 ГОСТ 23360-78 | |
| 21 | 1***0 | Кожух | |
| 22 | 1***0 | Каркас очистки | |
| 23 | 1***1 | Фланец | |
| 24 | [***] | Шпонка 14x9x80 ГОСТ 23360-78 | |
| 25 | 1***3 | Пластина | |
| 26 | 1***0 | Ступица | |
| 27 | 1***6 | Шкив | |
| 28 | [***] | Болт М12-6gx50.88.35.019 ГОСТ 7798-70 | |
| 29 | 1***0 | Шкив | |
| 30 | [***] | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 31 | 1***2 | Пластина | |
| 32 | 1***0 | Ступица | |
| 33 | 1***3 | Шкив | |
| 34 | 1***0 | Шкив | |
| 35 | 1***7 | Пластина | |
| 36 | [***] | Болт М14х1,5-6gx30.88.35.019 ГОСТ 7798-70 | |
| 37 | 1***7 | Фланец стопорный | |
| 38 | [***] | Фитинг GE 06LLM6KEG | |
| 39 | [***] | Опора FY 45 FM | |
| 40 | 1***0 | Проставка | |
| 41 | 1***0 | Фланец | |
| 42 | [***] | Шпонка 10x8x63 ГОСТ 23360-78 | |
| 43 | 1***5 | Фланец | |
| 44 | Р***1 | Звездочка | |
| 45 | [***] | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 46 | [***] | Винт М6х25.22Н ТУ 23.4617472.07-91 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
