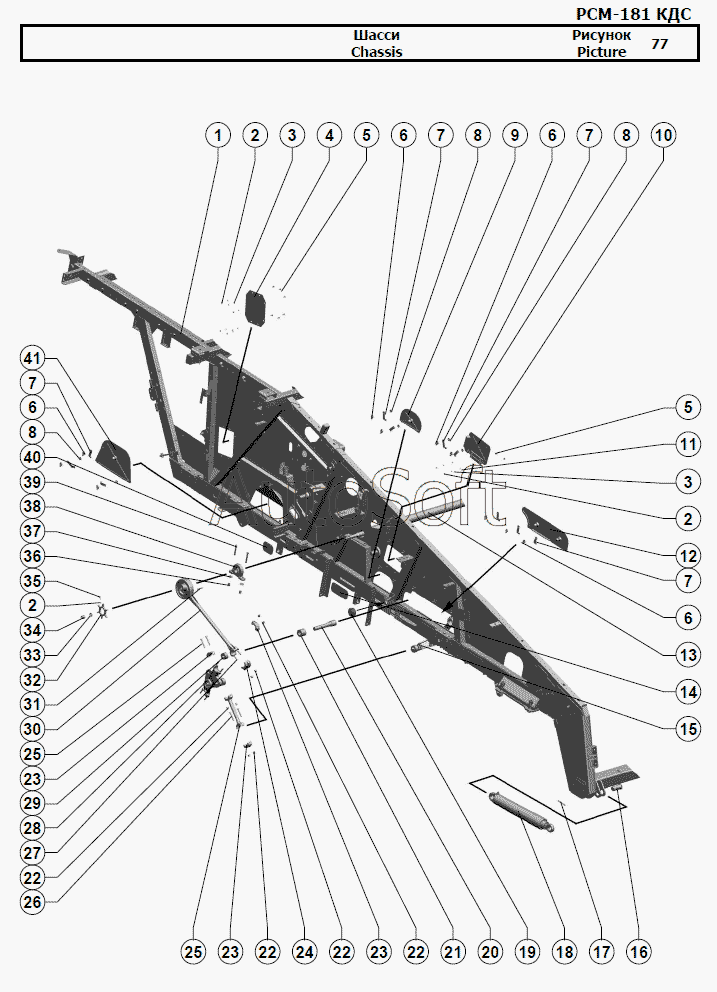

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Шасси
1
2
2
2
3
3
4
5
5
6
6
6
6
7
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
23
23
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Каркас очистки | |
| 2 | [***] | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 3 | [***] | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 4 | 1***8 | Заглушка | |
| 5 | [***] | Болт М6х16.46.019 ГОСТ 7802-81 | |
| 6 | 5***1 | Гайка | |
| 7 | 1***7 | Прижим | |
| 8 | [***] | Шайба C 8х1,4.01.019 ГОСТ 6958-78 | |
| 9 | 1***0 | Щит | |
| 10 | 1***1 | Крышка | |
| 11 | [***] | Шайба С.6х1,4.01.019 ГОСТ 11371-78 | |
| 12 | 1***1 | Щит | |
| 13 | 1***0 | Привод очистки | |
| 14 | 1***4 | Крышка | |
| 15 | 1***1 | Рычаг | |
| 16 | 1***4 | Ось | |
| 17 | [***] | Шплинт 8x71.019 ГОСТ 397-79 | |
| 18 | 1***0 | Гидроцилиндр | |
| 19 | Р***Б | Крышка | |
| 20 | 1***1 | Цапфа | |
| 21 | Р***4 | Втулка | |
| 22 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 23 | 5***7 | Крышка | |
| 24 | Р***5 | Хомут | |
| 25 | 1***0 | Тяга | |
| 26 | [***] | Болт М10-6gx75.88.35.019 ГОСТ 7798-70 | |
| 27 | [***] | Болт М10-6gx85.88.35.019 ГОСТ 7798-70 | |
| 28 | 1***1 | Рычаг | |
| 29 | 4***9 | Втулка | |
| 30 | 1***0 | Шатун | |
| 31 | [***] | Шпонка 8x7x63 ГОСТ 23360-78 | |
| 32 | Р***3 | Звездочка | |
| 33 | [***] | Шайба С.16х5.01.019 ГОСТ 11371-78 | |
| 34 | [***] | Гайка М16-6H.6.019 ГОСТ 5915-70 | |
| 35 | [***] | Винт М6х25.22Н ТУ 23.4617472.07-91 | |
| 36 | [***] | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 37 | [***] | Шайба C 12.01.019 ГОСТ 6958-78 | |
| 38 | Р***0 | Опора | |
| 39 | [***] | Болт М12-6gx90.88.35.019 ГОСТ 7798-70 | |
| 40 | 1***5 | Крышка | |
| 41 | 1***0 | Щит | |
| 42 | 1***0 | Крышка | |
| 43 | [***] | Шайба С.12х1.01.019 ГОСТ 11371-78 | |
| 44 | [***] | Шплинт 3,2x25.019 ГОСТ 397-79 | |
| 45 | [***] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 46 | [***] | Шайба C 8.01.019 ГОСТ 6958-78 | |
| 47 | 1***0 | Рычаг | |
| 48 | 1***6 | Пружина | |
| 49 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 50 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 51 | 1***0 | Опора | |
| 52 | [***] | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 53 | [***] | Болт М12-6gx25.88.35.019 ГОСТ 7798-70 | |
| 54 | 1***1 | Уплотнение | |
| 55 | [***] | Фара рабочая 8724.304/016 ТУ РБ 28927023.003-98 | |
| 56 | 1***0 | Прижим | |
| 57 | Р***А | Шкив | |
| 58 | Р***6 | Шпонка или РСМ-10.01.01.626 | |
| 59 | 1***0 | Рычаг | |
| 60 | 1***0 | Щит | |
| 61 | 1***0 | Рычаг | |
| 62 | 1***0 | Крышка | |
| 63 | [***] | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 64 | 1***0 | Шкив натяжной | |
| 65 | [***] | Болт М12-6gx35.88.35.019 ГОСТ 7798-70 | |
| 66 | [***] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 67 | 1***0 | Кронштейн | |
| 68 | [***] | Болт М10-6gx45.88.35.019 ГОСТ 7798-70 | |
| 69 | [***] | Шайба С.20х3,9.01.019 ГОСТ 11371-78 | |
| 70 | [***] | Шплинт 4x28.019 ГОСТ 397-79 | |
| 71 | 1***0 | Ролик натяжной |
