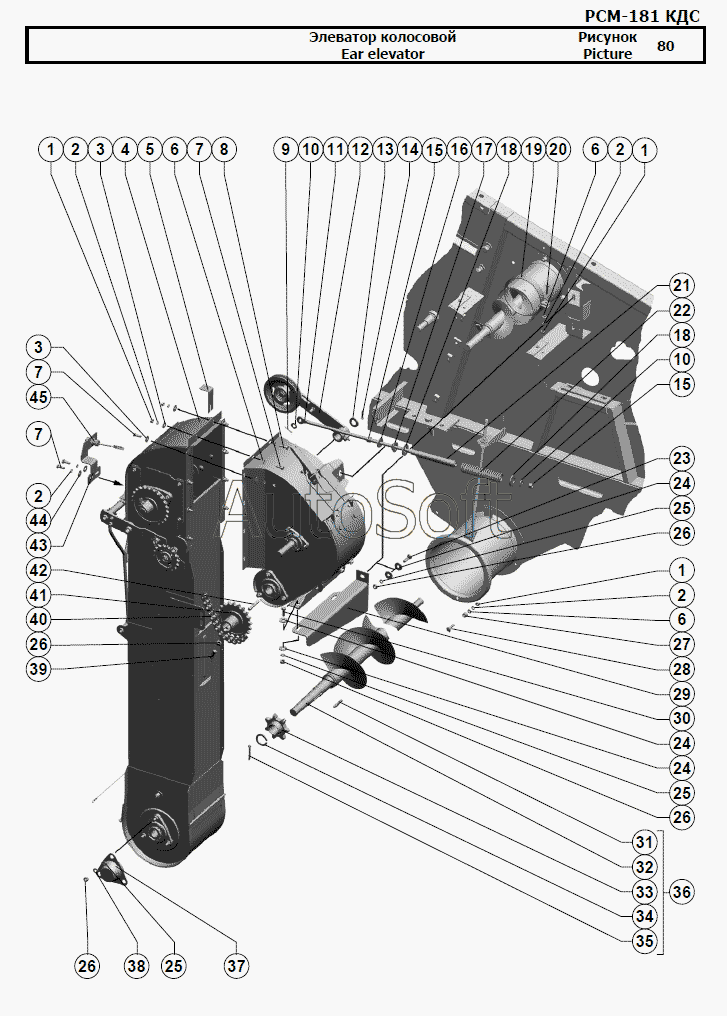

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Элеватор колосовой
35
24
24
24
25
25
25
26
26
26
26
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
12
2
2
2
2
3
3
4
5
6
6
6
7
7
7
8
9
10
10
11
1
1
1
13
14
15
15
16
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 2 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 3 | [***] | Шайба C 8.01.019 ГОСТ 6958-78 | |
| 4 | 1***0 | Элеватор колосовой | |
| 5 | 1***5 | Уголок | |
| 6 | [***] | Шайба С.8.01.019 ГОСТ 11371-78 | |
| 7 | [***] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 8 | [***] | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 | |
| 9 | [***] | Шплинт 3,2x25.019 ГОСТ 397-79 | |
| 10 | [***] | Шайба С.12.01.019 ГОСТ 11371-78 | |
| 11 | 1***1 | Тяга | |
| 12 | 1***0 | Шкив натяжной | |
| 13 | [***] | Шайба С.20х3,9.01.019 ГОСТ 11371-78 | |
| 14 | [***] | Шплинт 5x28.019 ГОСТ 397-79 | |
| 15 | [***] | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 16 | [***] | Шайба C 12.01.019 ГОСТ 6958-78 | |
| 17 | 1***2 | Шайба сферическая | |
| 18 | 1***5 | Шайба | |
| 19 | Р***А | Хомут | |
| 20 | [***] | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 | |
| 21 | 1***1 | Втулка | |
| 22 | 1***6 | Пружина | |
| 23 | [***] | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 | |
| 24 | [***] | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 25 | [***] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 26 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 27 | Р***2 | Втулка | |
| 28 | [***] | Болт М8х35.46.019 ГОСТ 7802-81 | |
| 29 | 1***0 | Кронштейн | |
| 30 | [***] | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 31 | [***] | Шпонка 8x7x56 ГОСТ 23360-78 | |
| 32 | 1***0 | Шнек колосовой | |
| 33 | Р***А | Звездочка | |
| 34 | 1***9 | Шайба | |
| 35 | [***] | Шплинт 5x50.019 ГОСТ 397-79 | |
| 36 | 1***0 | Блок шнеков | |
| 37 | Р***6 | Колпак | |
| 38 | [***] | Шайба C 10.01.019 ГОСТ 6958-78 | |
| 39 | [***] | Винт В.М10-6gх25.22H.019 ГОСТ 1485-84 | |
| 40 | 1***0 | Цепь | |
| 41 | Н***1 | Звездочка дисковая 19.05-20-60-3 ОСТ 23.2.44-80 | |
| 42 | [***] | Шпонка 8х7х63 ГОСТ 23360-76 | |
| 43 | 1***3 | Кронштейн | |
| 44 | [***] | Шайба С8х1,4.01.019 ГОСТ 6958-78 | |
| 45 | П***У | Преобразователь первичный, комплектация I |
