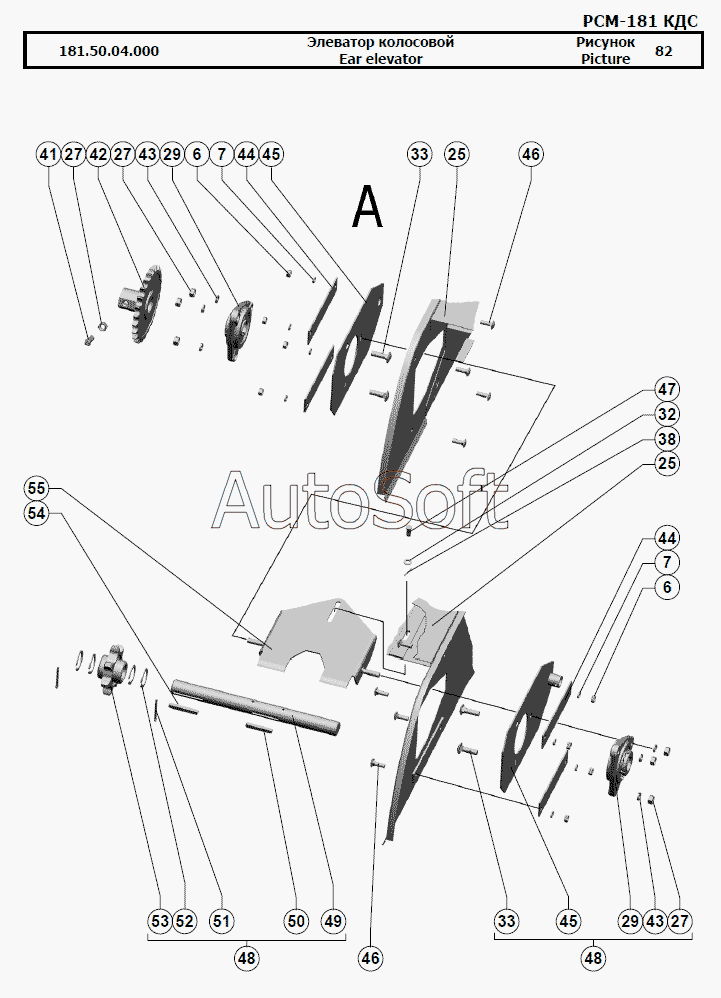

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Элеватор колосовой
43
43
32
33
33
38
41
42
29
29
44
44
45
45
46
46
47
48
48
49
50
51
52
53
54
55
181.50.04.000
6
6
7
7
25
25
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.50.04.000 | 1***0 | Элеватор колосовой | |
| 1 | [***] | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 2 | [***] | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 3 | 1***1 | Ось | |
| 4 | [***] | Кольцо C20 ГОСТ 13942-86 | |
| 5 | 1***0 | Тяга | |
| 6 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 7 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 8 | [***] | Шплинт 3,2x25.019 ГОСТ 397-79 | |
| 9 | [***] | Ось 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80 | |
| 10 | 1***0 | Рычаг | |
| 11 | [***] | Болт М8-6gx25.88.35 ГОСТ 7798-70 | |
| 12 | 1***0 | Пластина | |
| 13 | [***] | Шплинт 5x32.019 ГОСТ 397-79 | |
| 14 | [***] | Болт М8х35.46.019 ГОСТ 7802-81 | |
| 15 | 1***0 | Крышка | |
| 16 | [***] | Гайка М14-6H.6.019 ГОСТ 5915-70 | |
| 17 | [***] | Шайба С.14х3.01.019 ГОСТ 11371-78 | |
| 18 | 8***0 | Втулка или 54-00781 | |
| 19 | 5***1 | Звездочка z=17 t=19,05 | |
| 20 | [***] | Шайба C 20х1.01.019 ГОСТ 10450-78 | |
| 21 | [***] | Шайба C 20х2.01.019 ГОСТ 10450-78 | |
| 22 | 4***Б | Ось | |
| 23 | 5***2 | Звездочка натяжная | |
| 24 | 0***5 | Транспортер цепной 1-1-200х100-228-46 ОСТ 23.2.18-80 | |
| 25 | 1***0 | Корпус элеватора | |
| 26 | 4***А | Заслонка | |
| 27 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 28 | [***] | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 29 | Н***0 | Опора (для комбайнов с копнителем) | |
| 30 | P***4 | Ось | |
| 31 | Р***А | Крышка | |
| 32 | [***] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 33 | [***] | Болт М10х40.46.019 ГОСТ 7802-81 | |
| 34 | 1***6 | Крышка подшипника | |
| 35 | Р***2 | Крюк | |
| 36 | Р***А | Вилка | |
| 37 | [***] | Ось 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80 | |
| 38 | [***] | Шплинт 2x20.019 ГОСТ 397-79 | |
| 39 | Р***А | Рукоятка | |
| 40 | 1***0 | Поводок | |
| 41 | [***] | Винт В.М10-6gх25.22H.019 ГОСТ 1485-84 | |
| 42 | Н***3 | Звёздочка | |
| 43 | [***] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 44 | Р***9 | Планка | |
| 45 | 1***0 | Шибер | |
| 46 | [***] | Болт М8х25.46.019 ГОСТ 7802-81 | |
| 47 | [***] | Ось 6-8 b12x20.35.Ц9.хр ГОСТ 9650-80 | |
| 48 | 1***0 | Вал | |
| 49 | 1***1 | Вал | |
| 50 | [***] | Шпонка 8x7x56 ГОСТ 23360-78 | |
| 51 | [***] | Шплинт 4x45.019 ГОСТ 397-79 | |
| 52 | 1***9 | Кольцо | |
| 53 | Р***1 | Звездочка | |
| 54 | [***] | Шпонка 8x7x63 ГОСТ 23360-78 | |
| 55 | Р***Б | Удлинитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
