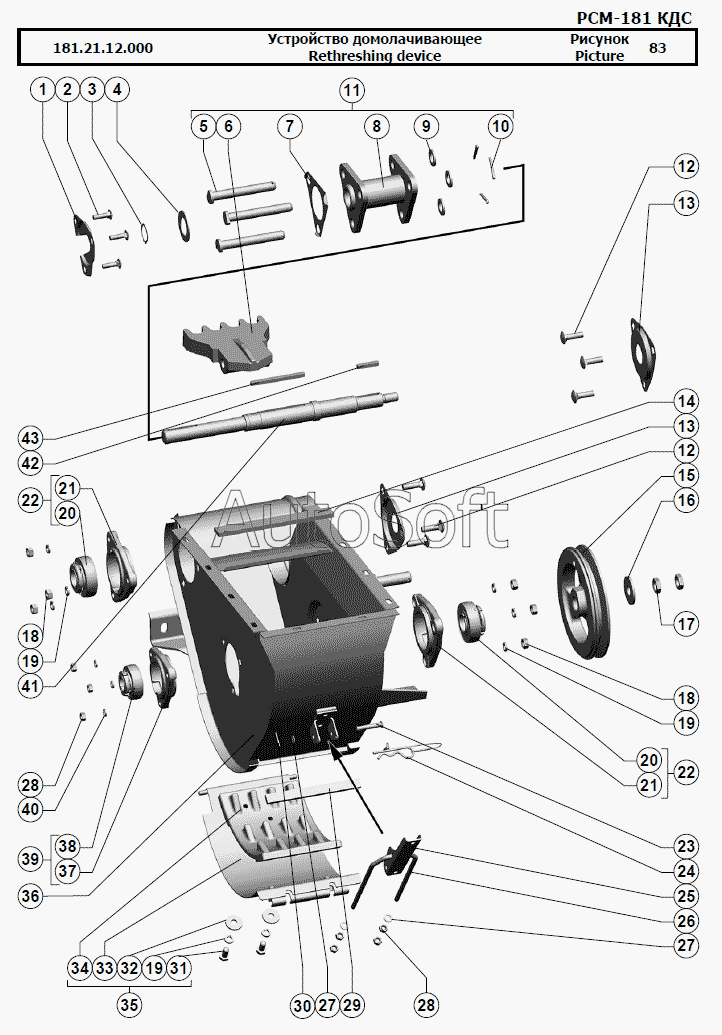

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Устройство домолачивающее
34
24
25
26
27
27
28
28
29
30
31
32
33
23
35
36
37
38
39
40
41
42
43
181.21.12.000
12
12
2
3
4
5
6
7
8
9
10
11
1
13
13
14
15
16
17
18
18
19
19
19
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.21.12.000 | 1***0 | Устройство домолачивающее | |
| 1 | 1***8 | Крышка подшипника | |
| 2 | [***] | Болт М8х30.46.019 ГОСТ 7802-81 | |
| 3 | [***] | Кольцо C30 ГОСТ 13942-86 | |
| 4 | [***] | Шайба С.30х2.01.019 ГОСТ 11371-78 | |
| 5 | Р***2 | Ось | |
| 6 | Р***Г | Лопасть или РСМ-10.01.39.101 | |
| 7 | Р***3 | Шайба стопорная | |
| 8 | Р***0 | Крестовина | |
| 9 | [***] | Шайба С.16.01.019 ГОСТ 11371-78 | |
| 10 | [***] | Шплинт 4x28.019 ГОСТ 397-79 | |
| 11 | 1***0 | Ротор | |
| 12 | [***] | Болт М10х35.46.019 ГОСТ 7802-81 | |
| 13 | Н***4 | Крышка подшипника | |
| 14 | 1***1 | Уплотнение | |
| 15 | 1***3 | Шкив | |
| 16 | [***] | Шайба C 16х3,9.01.019 ГОСТ 6958-78 | |
| 17 | [***] | Гайка М16х1,5-6H.04.35.019 ГОСТ 5916-70 | |
| 18 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 19 | [***] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 20 | 1***7 | Подшипник 1680206 ЕК10Т2С17 | |
| 21 | Н***4 | Корпус подшипника | |
| 22 | Н***0 | Опора (для комбайнов с копнителем) | |
| 23 | [***] | Ось 6-8 b12x45.35 ГОСТ 9650-80 | |
| 24 | 1***0 | Поводок | |
| 25 | Р***А | Рукоятка | |
| 26 | Р***А | Вилка | |
| 27 | [***] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 28 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 29 | 1***1 | Уплотнение | |
| 30 | [***] | Шплинт 2x20.019 ГОСТ 397-79 | |
| 31 | [***] | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 | |
| 32 | [***] | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 33 | 1***0 | Крышка | |
| 34 | Р***Б | Дека | |
| 35 | 1***0 | Кожух | |
| 36 | 1***0 | Корпус | |
| 37 | Н***3 | Корпус подшипника или РСМ-10.27.01.101 | |
| 38 | [***] | Подшипник 1680205 К10С27 ТУ 37.006.084-90 | |
| 39 | Н***0 | Опора | |
| 40 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 41 | 1***4 | Вал | |
| 42 | [***] | Шпонка 8x7x40 ГОСТ 23360-78 | |
| 43 | [***] | Шпонка 8x7x100 ГОСТ 23360-78 |
