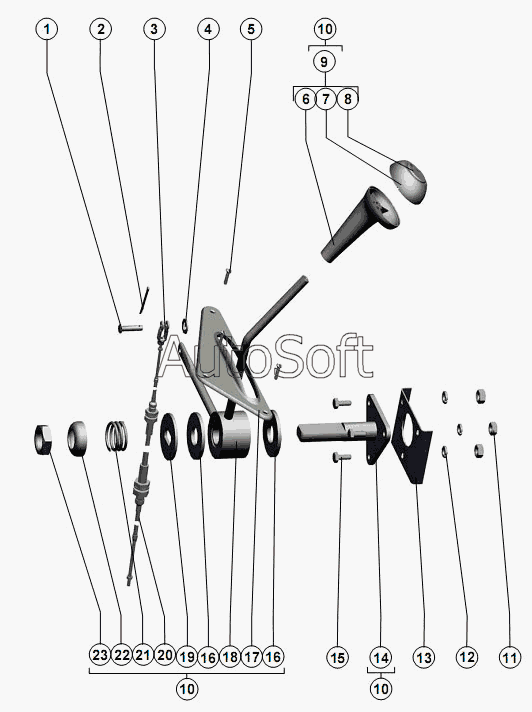

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Рычаг подачи топлива
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | О***0 | Ось 6-6 b12x25М.35.Ц9.хр ГОСТ 9650-80 | |
| 2 | Ш***9 | Шплинт 2x25.019 ГОСТ 397-79 | |
| 3 | Р***4 | Вилка | |
| 4 | Ш***8 | Шайба С.6х1,4.01.019 ГОСТ 11371-78 | |
| 5 | В***0 | Винт В.М4-6gx16.48.016 ГОСТ 11473-80 | |
| 6 | Р***а | Рукоятка | |
| 7 | 1***7 | Глазок | |
| 8 | 1***8 | Табличка-символ | |
| 9 | 1***0 | Рукоятка | |
| 10 | 1***0 | Рычаг | |
| 11 | Г***0 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 12 | Ш***0 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 13 | 1***0 | Боковина | |
| 14 | 1***0 | Кронштейн | |
| 15 | Б***0 | Болт М6-6gx16.48.019 ГОСТ 7798-70 | |
| 16 | 5***0 | Кольцо уплотнительное 50,0х20,0х4,0 шифр 65 ТУ 38 114111-80 | |
| 17 | 1***9 | Вставка | |
| 18 | 1***0 | Рычаг | |
| 19 | 1***1 | Шайба | |
| 20 | 1***0 | Трос дистанционного управления 172-L-TT-125-6500 ТУ У 29.3-31003530-002-2002 | |
| 21 | Р***А | Пружина | |
| 22 | Р***7 | Шайба | |
| 23 | Г***0 | Гайка М20х1,5-6H.04.35.019 ГОСТ 5916-70 |
