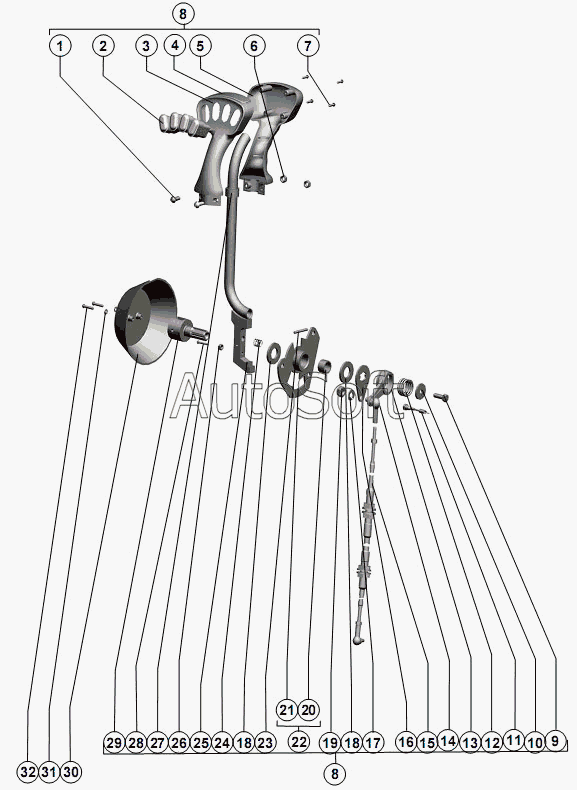

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Рычаг управления движением
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***0 | Винт В.М5-6gх12.48.019 ГОСТ 17473-80 | |
| 2 | 9***5 | Переключатель | |
| 3 | 1***7 | Рукоятка | |
| 4 | 1***2 | Табличка-символ | |
| 5 | 1***8 | Рукоятка | |
| 6 | Г***0 | Гайка М5-6H.6.019 ГОСТ 5927-70 | |
| 7 | В***0 | Винт 2-3х12.01.036 ГОСТ 10621-80 | |
| 8 | 1***0 | Рычаг управления движением | |
| 9 | Б***0 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 10 | Р***2 | Шайба | |
| 11 | В***4 | Выключатель контрольной лампы воздушной заслонки | |
| 12 | Р***А | Пружина | |
| 13 | 1***5 | Рычаг | |
| 14 | 1***0 | Шарнир | |
| 15 | 1***0 | Трос дистанционного управления 172-M-TT-75-6300 ТУ У 29.3-31003530-001-2002 | |
| 16 | 1***1 | Пластина | |
| 17 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 5915-70 | |
| 18 | Р***А | Шайба или РСМ-10.04.13.015 | |
| 19 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 20 | Р***А | Втулка | |
| 21 | 1***0 | Диск | |
| 22 | 1***0 | Диск | |
| 23 | Ш***0 | Штифт 5 х 40 ГОСТ 3128-70 | |
| 24 | Р***Б | Пружина | |
| 25 | 1***Б | Рычаг | |
| 26 | Г***0 | Гайка М4-6H.6.019 ГОСТ 5927-70 | |
| 27 | 1***4 | Втулка | |
| 28 | В***0 | Винт В.М4-6gх25-25.48.016 ГОСТ 17473-80 | |
| 29 | Р***Б | Вал | |
| 30 | Р***1 | Крышка | |
| 31 | Ш***8 | Шайба С.4.01.019 ГОСТ 11371-78 | |
| 32 | В***0 | Винт В.М4-6gх20.48.019 ГОСТ 17473-80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
