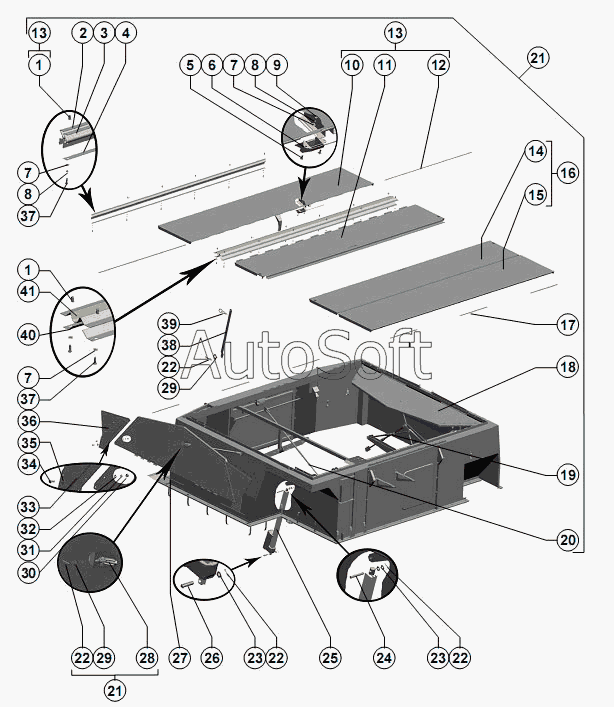

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Строение верхнее
32
22
22
22
22
23
23
24
25
26
27
28
29
29
30
31
21
21
33
34
35
36
37
37
38
39
40
41
11
2
3
4
5
6
7
7
7
8
8
9
10
1
1
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гайка заклёпочная Rivkle 2330 106 0030 | |
| 2 | 1***7 | Надставка | |
| 3 | 1***2 | Уплотнение | |
| 4 | 1***9 | Планка | |
| 5 | Б***1 | Болт М6х16.46.019 ГОСТ 7802-81 | |
| 6 | Д***У | Датчик положения ДП-01 ЮГИШ.423149.001 ЮГИШ.420124.001ТУ | |
| 7 | Ш***8 | Шайба C 6х1,4.01.019 ГОСТ 6958-78 | |
| 8 | Ш***0 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 9 | Г***0 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 10 | 1***1 | Секция | |
| 11 | 1***1 | Секция средняя | |
| 12 | Р***6 | Ось (кроме Д-461/51) | |
| 13 | 1***0 | Секция крыши | |
| 14 | 1***0 | Секция | |
| 15 | 1***0 | Секция | |
| 16 | 1***0 | Секция крыши | |
| 17 | Р***2 | Ось | |
| 18 | 1***0 | Секция | |
| 19 | 1***0 | Тяга | |
| 20 | 1***0 | Тяга | |
| 21 | 1***0 | Строение верхнее | |
| 22 | Ш***9 | Шплинт 3,2x20.019 ГОСТ 397-79 | |
| 23 | Ш***8 | Шайба С.12.01.019 ГОСТ 11371-78 | |
| 24 | О***0 | Ось 6-12 b12x80.35.Ц9. хр ГОСТ 9650-80 | |
| 25 | 1***0 | Электромеханизм | |
| 26 | О***0 | Ось 6-12 b12x50.35.Ц9.хр ГОСТ 9650-80 | |
| 27 | Р***2 | Ось | |
| 28 | 1***0 | Тяга | |
| 29 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 30 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 31 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 32 | Ш***8 | Шайба С.8.01.019 ГОСТ 11371-78 | |
| 33 | 1***4 | Планка | |
| 34 | Б***0 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 35 | Ш***8 | Шайба C 8.01.019 ГОСТ 6958-78 | |
| 36 | 1***7 | Надставка | |
| 37 | Б***0 | Болт М6-6gx20.48.019 ГОСТ 7798-70 | |
| 38 | 1***2 | Кронштейн | |
| 39 | Ш***9 | Шплинт 2.2,8x40.019 ОСТ 23.2.2-79 | |
| 40 | 1***6 | Уголок | |
| 41 | 1***4 | Накладка |
