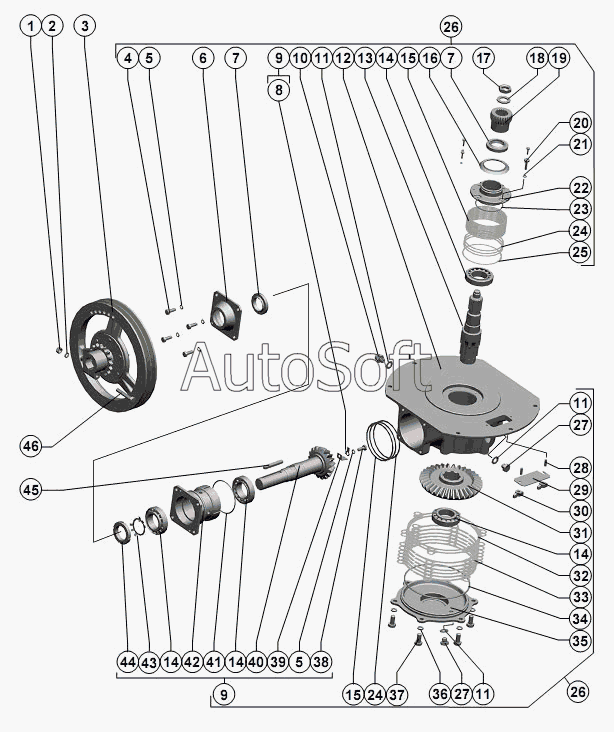

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Редуктор
36
25
26
26
27
27
28
29
30
31
32
33
34
35
24
24
37
38
39
40
41
42
43
44
45
46
13
2
3
4
5
5
6
7
7
8
9
9
10
11
11
11
12
1
14
14
14
14
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 2 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 3 | 1***0 | Шкив | |
| 4 | Б***0 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 5 | Ш***0 | Шайба 10 65Г 019 ГОСТ 6402-70 | |
| 6 | 1***4 | Крышка | |
| 7 | I***1 | Манжета II.2-45х70-1 ГОСТ 8752-79/ОСТ 38.05146-78 | |
| 8 | Ш***7 | Шайба 10.01.019 ГОСТ 13463-77 | |
| 9 | 1***0 | Опора | |
| 10 | Р***0 | Сапун | |
| 11 | Р***2 | Прокладка | |
| 12 | 1***2 | Корпус | |
| 13 | 1***2 | Вал | |
| 14 | П***7 | Подшипник 7510А ГОСТ 27365-87 | |
| 15 | 1***1 | Кольцо | |
| 16 | 1***1 | Пыльник | |
| 17 | Г***0 | Гайка М24-6H.04.019 ГОСТ 5916-70 | |
| 18 | Ш***8 | Шайба С.24.01.019 ГОСТ 11371-78 | |
| 19 | 1***5 | Муфта | |
| 20 | Б***0 | Болт М6-6gx20.48.019 ГОСТ 7798-70 | |
| 21 | Ш***0 | Шайба 6 65Г 019 ГОСТ 6402-70 | |
| 22 | 1***6 | Крышка | |
| 23 | 0***2 | Кольцо 084-090-36-2-2 ГОСТ 9833-73/ГОСТ 18829-73 | |
| 24 | 1***1 | Кольцо | |
| 25 | 1***2 | Кольцо | |
| 26 | 1***0 | Редуктор | |
| 27 | Р***А | Пробка | |
| 28 | Ш***6 | Шпилька М8-6gx25.88.35.019 ГОСТ 22042-76 | |
| 29 | 1***6 | Пластина | |
| 30 | 5***1 | Гайка | |
| 31 | 1***3 | Шестерня | |
| 32 | 1***1 | Кольцо | |
| 33 | 1***3 | Кольцо | |
| 34 | 2***2 | Кольцо 205-215-46-2-2 ГОСТ 9833-73/ГОСТ 18829-73 | |
| 35 | 1***5 | Крышка | |
| 36 | Ш***0 | Шайба 14Т 65Г 019 ГОСТ 6402-70 | |
| 37 | Б***0 | Болт М14-6gx30.88.35.019 ГОСТ 7798-70 | |
| 38 | Б***0 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 39 | 1***5 | Разбрызгиватель | |
| 40 | 1***1 | Вал-шестерня | |
| 41 | 2***3 | Кольцо 205-215-46-2-2 ГОСТ 9833-73/ГОСТ 18829-73 | |
| 42 | 1***3 | Стакан | |
| 43 | Ш***9 | Шайба 48.01.019 ГОСТ 11872-89 | |
| 44 | Г***8 | Гайка М48х1,5-6H.05.019 ГОСТ 11871-88 | |
| 45 | Ш***8 | Шпонка 12x8x80 ГОСТ 23360-78 | |
| 46 | Б***0 | Болт М12-6gx70.88.35.019 ГОСТ 7798-70 |
