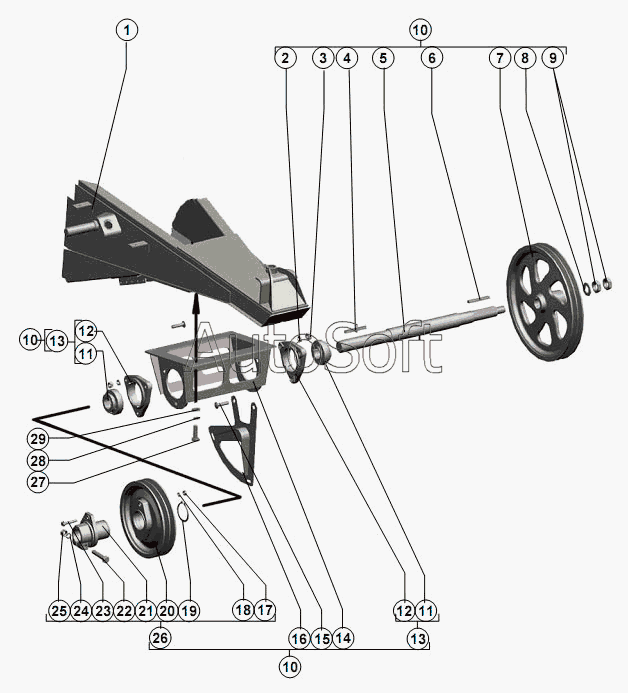

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Контрпривод выгрузногоустройства
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
13
12
12
11
11
10
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Основание | |
| 2 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ6402-70 | |
| 3 | Г***0 | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 4 | Ш***8 | Шпонка 12х8х90 ГОСТ23360-78 | |
| 5 | 1***2 | Вал | |
| 6 | Ш***8 | Шпонка 2-10х8х80 ГОСТ23360-78 | |
| 7 | 1***4 | Шкив | |
| 8 | Ш***8 | Шайба С.24х3,9.01.019 ГОСТ11371-78 | |
| 9 | Г***0 | Гайка М24-6Н.04.35.019 ГОСТ5976-70 | |
| 10 | 1***0 | Контрпривод выгрузного устройства | |
| 11 | 1***0 | Подшипник 1680208 ЕК10Т2С17 ТУ.37.006.084-90 | |
| 12 | Н***6 | Корпус подшипника | |
| 13 | Н***0 | Опора подшипника | |
| 14 | 1***0 | Опора | |
| 15 | Б***1 | Болт М10х45.46.019 ГОСТ7802-81 | |
| 16 | 1***0 | Опора | |
| 17 | Г***0 | Гайка М6-6Н.6.019 ГОСТ5915-70 | |
| 18 | Ш***0 | Шайба 6Т 65Г 019 ГОСТ6402-70 | |
| 19 | К***6 | Кольцо С55 ГОСТ 13942-66 | |
| 20 | 1***0 | Шкив | |
| 21 | 1***0 | Ступица | |
| 22 | Б***0 | Болт М12-6gх65.88.35.019 ГОСТ 7798-70 | |
| 23 | 1***3 | Болт | |
| 24 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ6402-70 | |
| 25 | Г***0 | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 26 | 1***0 | Муфта предохранительная | |
| 27 | Б***0 | Болт М12-6gх30.88.35.019 ГОСТ 7798-70 | |
| 28 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ6402-70 | |
| 29 | Ш***8 | Шайба С.12х3,9.01.019 ГОСТ11371-78 |
