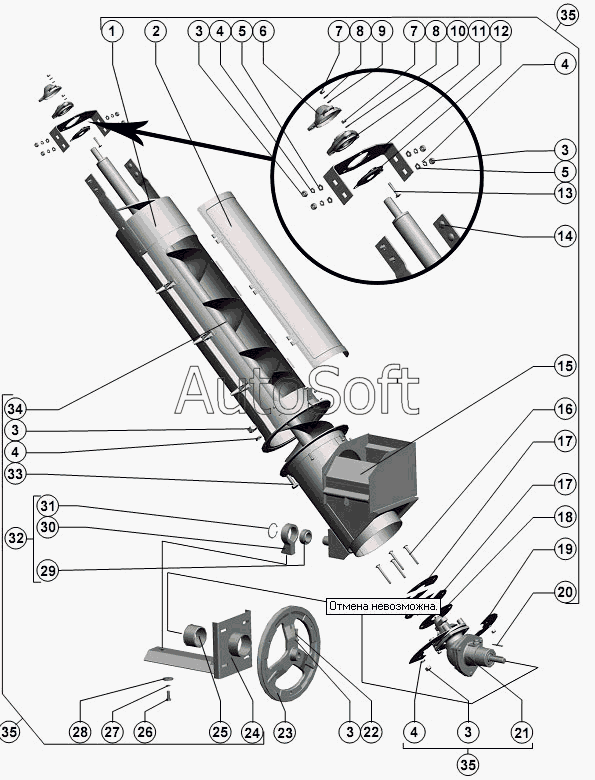

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Шнек наклонный
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
35
35
10
2
3
3
3
3
3
4
4
4
4
5
5
6
7
7
8
8
9
1
11
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Кожух шнека | |
| 2 | 1***0 | Крышка | |
| 3 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 4 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 5 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 6 | Р***1 | Колпачок | |
| 7 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 8 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 9 | Ш***8 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 10 | Н***0 | Опора | |
| 11 | Р***5 | Накладка | |
| 12 | А***8 | Крышка | |
| 13 | Б***1 | Болт М8х45.46.019 ГОСТ 7802-81 | |
| 14 | Б***1 | Болт М10х25.46.019 ГОСТ 7802-81 | |
| 15 | 1***0 | Корпус | |
| 16 | Б***1 | Болт М10х90.46.019 ГОСТ 7802-81 | |
| 17 | Р***8 | Диск | |
| 18 | Р***9 | Уплотнение | |
| 19 | 1***9 | Пластина | |
| 20 | Ш***8 | Шпонка 8x7x56 ГОСТ 23360-78 | |
| 21 | 1***0 | Редуктор | |
| 22 | В***1 | Винт М10х25.22Н ТУ 23.4617472.07-91 | |
| 23 | 1***1 | Шкив | |
| 24 | 1***0 | Опора | |
| 25 | 1***1 | Втулка | |
| 26 | Б***0 | Болт М12-6gx35.88.35.019 ГОСТ 7798-70 | |
| 27 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 28 | Р***А | Шайба | |
| 29 | Ш***1 | Подшипник ШП40Е ТУ 4649-007-05808824-2001 | |
| 30 | 1***3 | Опора | |
| 31 | К***6 | Кольцо C62 ГОСТ 13943-86 | |
| 32 | 1***0 | Опора | |
| 33 | Б***0 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 34 | 1***0 | Шнек | |
| 35 | 1***0 | Шнек наклонный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
