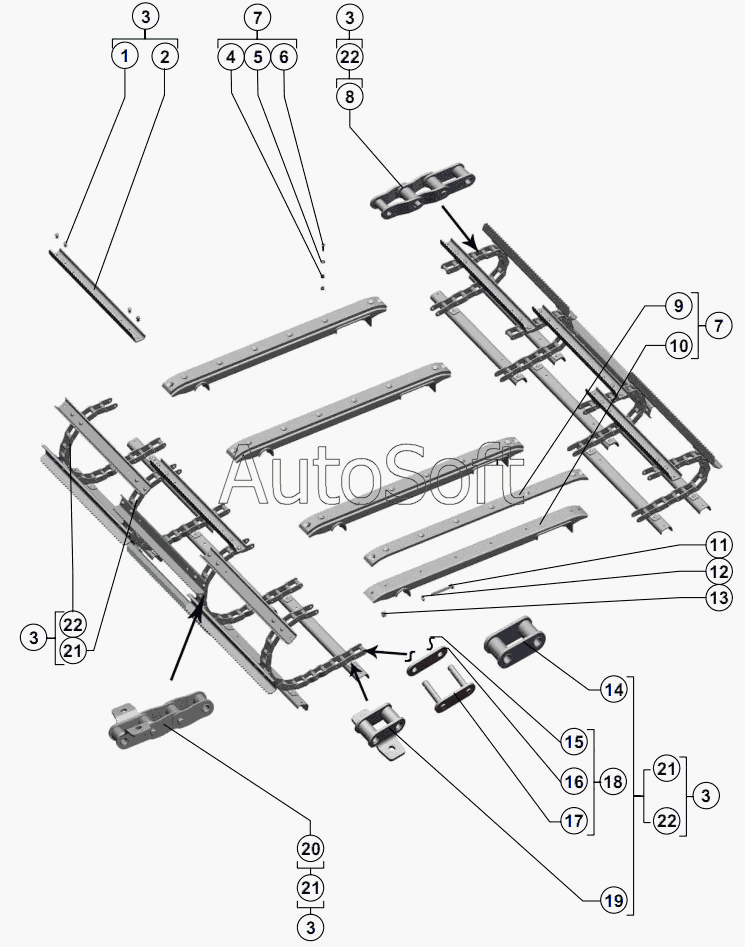

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Транспортер цепной
1
2
3
3
3
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Заклёпка 8х22.01.10кп ОСТ 23.2.152-86 | |
| 2 | 3***2 | Гребенка | |
| 3 | 3***В | Транспортер цепной | |
| 4 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 5 | Ш***8 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 6 | В***0 | Винт ВМ8-6gх25.48.019 ГОСТ 17475-80 | |
| 7 | 3***В | Направляющая | |
| 8 | 0***0 | Блок внутреннего звена с переходными звеньями | |
| 9 | 3***А | Накладка верхняя | |
| 10 | 3***Б | Направляющая | |
| 11 | Б***0 | Болт М10-6gх80.88.35.019 ГОСТ 7798-70 | |
| 12 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 13 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 14 | 0***0 | Звено внутреннее | |
| 15 | 0***1 | Стопор | |
| 16 | 0***1 | Пластина соединительная | |
| 17 | 0***1 | Вилка соединительного звена | |
| 18 | 0***2 | Звено С-ТРД-38-46 ТУ 23.2.579041-07-91 | |
| 19 | 0***1 | Звено специальное | |
| 20 | 0***0 | Блок спецзвена с переходными звеньями | |
| 21 | 0***1 | Цепь ТРД-38,0-46-1-3-8-2 ТУ 23.2.579041-07-89 | |
| 22 | 0***1 | Цепь ТРД-38,0-46-1-2-8-4 ТУ 23.2.579041-07-89 |
