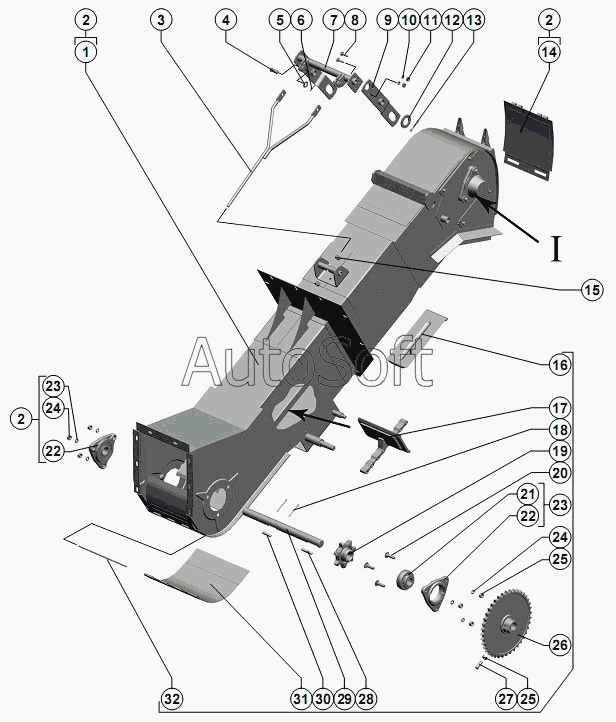

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Элеватор зерновой
31
22
22
23
23
24
24
25
25
26
27
28
29
30
21
32
11
2
2
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Корпус | |
| 2 | 1***0 | Элеватор зерновой | |
| 3 | 1***0 | Растяжка | |
| 4 | О***0 | Ось 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80 | |
| 5 | Ш***8 | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 6 | Ш***9 | Шплинт 3,2x20.019 ГОСТ 397-79 | |
| 7 | 1***0 | Рычаг | |
| 8 | Б***0 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 9 | 1***0 | Пластина | |
| 10 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 11 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 12 | Ш***8 | Шайба С.27х3,9.01.019 ГОСТ 11371-78 | |
| 13 | Ш***9 | Шплинт 5x36.019 ГОСТ 397-79 | |
| 14 | 1***0 | Крышка | |
| 15 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 16 | 4***А | Заслонка | |
| 17 | 0***3 | Транспортер цепной 1-1-200х100-152-46 ОСТ 23.2.18-80 | |
| 18 | Ш***9 | Шплинт 4x45.019 ГОСТ 397-79 | |
| 19 | Р***1 | Звездочка | |
| 20 | Б***1 | Болт М10х35.46.019 ГОСТ 7802-81 | |
| 21 | 1***0 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 22 | Н***4 | Корпус подшипника | |
| 23 | Н***0 | Опора (для комбайнов с копнителем) | |
| 24 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 25 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 26 | Р***1 | Звездочка z-40 t-19,05 | |
| 27 | В***4 | Винт В.М10-6gх25.22H.019 ГОСТ 1485-84 | |
| 28 | Ш***8 | Шпонка 8x7x50 ГОСТ 23360-78 | |
| 29 | 1***6 | Вал | |
| 30 | Ш***8 | Шпонка 8x7x40 ГОСТ 23360-78 | |
| 31 | 1***0 | Крышка | |
| 32 | Р***4 | Ось | |
| 33 | Ш***8 | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 34 | Р***6 | Колпак | |
| 35 | Р***9 | Планка | |
| 36 | 1***0 | Пластина | |
| 37 | Б***1 | Болт М10х40.46.019 ГОСТ 7802-81 | |
| 38 | Б***1 | Болт М8х20.46.019 ГОСТ 7802-81 | |
| 39 | 1***0 | Ось | |
| 40 | Б***1 | Болт М10х50.46.019 ГОСТ 7802-81 |
