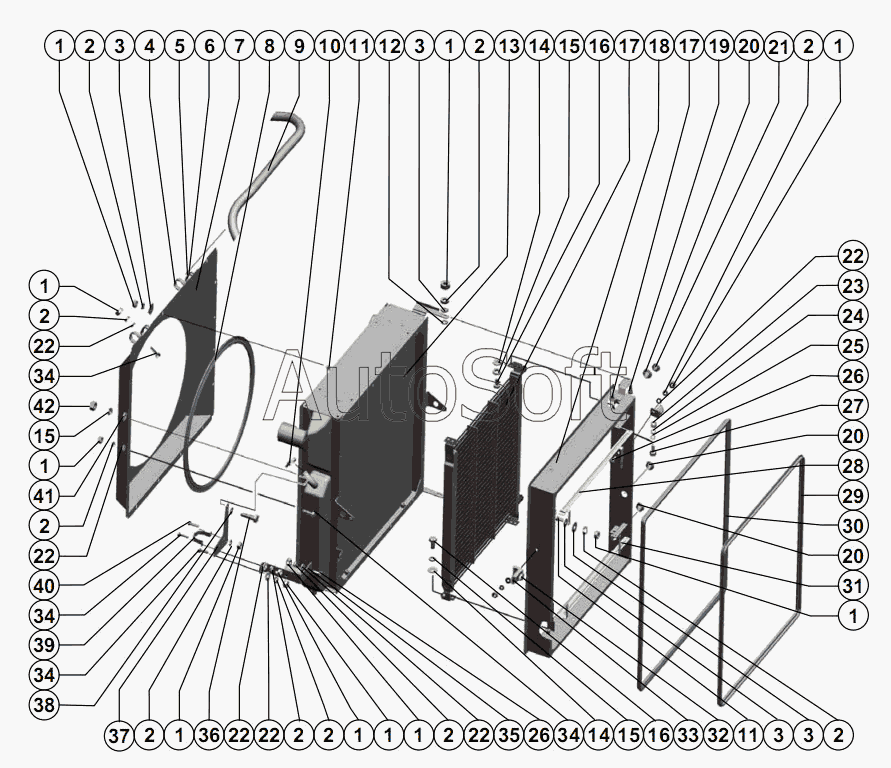

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Блок радиаторов
32
22
22
22
22
22
22
23
24
25
26
26
27
28
29
30
31
21
33
34
34
34
34
35
36
37
38
39
40
41
11
11
2
2
2
2
2
2
2
2
2
2
3
3
3
3
4
5
6
7
8
9
10
1
1
1
1
1
1
1
1
1
1
12
13
14
14
15
15
15
16
16
17
17
18
19
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 2 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 3 | Ш***8 | Шайба C 8х1,4.01.019 ГОСТ 6958-78 | |
| 4 | 1***0 | Хомут | |
| 5 | Р***3 | Хомут | |
| 6 | 5***8 | Прокладка изоляционная | |
| 7 | 1***1 | Диффузор | |
| 8 | 1***5 | Уплотнитель | |
| 9 | 1***1 | Шланг | |
| 10 | Х***1 | Хомут TORRO S35-50/12-C7W1 | |
| 11 | Б***0 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 12 | Ш***8 | Шайба С.12х1,4.01.019 ГОСТ 11371-78 | |
| 13 | Б***0 | Блок радиаторов РСМ-142Г.1301.000 | |
| 14 | Ш***8 | Шайба C 10х2.01.019 ГОСТ 6958-78 | |
| 15 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 16 | Б***0 | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 | |
| 17 | Р***0 | Радиатор масляный ТТПМ 1500.1013.100 | |
| 18 | 1***0 | Рамка | |
| 19 | 1***3 | Болт | |
| 20 | 1***2 | Втулка | |
| 21 | 1***1 | Втулка | |
| 22 | Ш***8 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 23 | Г***0 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 24 | Ш***0 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 25 | Ш***8 | Шайба С.6х1,4.01.019 ГОСТ 11371-78 | |
| 26 | Б***1 | Болт М8х25.46.019 ГОСТ 7802-81 | |
| 27 | Б***0 | Болт М6-6gx16.48.019 ГОСТ 7798-70 | |
| 28 | Р***Б | Рамка конденсатора | |
| 29 | 1***1 | Уплотнитель | |
| 30 | 1***9 | Уплотнитель | |
| 31 | Р***1 | Рамка конденсатора | |
| 32 | Р***3 | Заглушка | |
| 33 | 1***1 | Упор | |
| 34 | Б***0 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 35 | 1***9 | Кронштейн | |
| 36 | Б***0 | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 | |
| 37 | 1***8 | Кронштейн | |
| 38 | Ш***8 | Шайба С.10х1,4.01.019 ГОСТ 11371-78 | |
| 39 | Р***5 | Хомут | |
| 40 | Б***0 | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 | |
| 41 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
