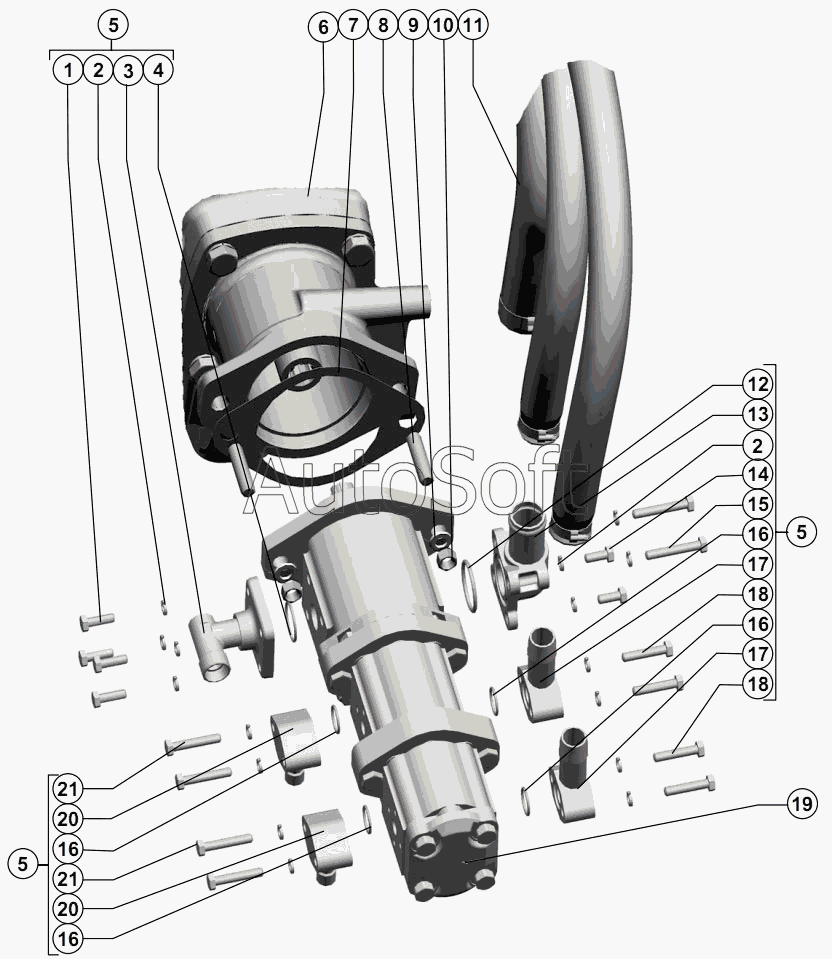

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Крепление тандема насососв
11
21
21
20
20
19
18
18
17
17
16
16
16
16
15
14
13
12
1
10
9
8
7
6
5
5
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***0 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 2 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 3 | Р***0 | Фланец | |
| 4 | 0***3 | Кольцо 032-036-25-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 5 | 1***0 | Тандем насосов | |
| 6 | Р***0 | Редуктор отбора мощности S8299121000 | |
| 7 | 1***3 | Прокладка | |
| 8 | 1***8 | Шпилька | |
| 9 | Ш***8 | Шайба С.12х3.01.019 ГОСТ 11371-78 | |
| 10 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 11 | 1***0 | Гидрооборудование установки моторной | |
| 12 | 0***3 | Кольцо 040-046-36-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 13 | Р***0 | Муфта угловая | |
| 14 | Б***0 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 15 | Б***0 | Болт М8-6gx50.88.35.019 ГОСТ 7798-70 | |
| 16 | К***3 | Кольцо 021-025-25-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 17 | 1***0 | Фланец | |
| 18 | Б***0 | Болт М8-6gx40.88.35.019 ГОСТ 7798-70 | |
| 19 | Н***7 | Насос шестеренный НШ28Д-10Д-10Д-3 ГСТУ 3-25-180-97 | |
| 20 | 1***1 | Фланец | |
| 21 | Б***0 | Болт М8-6gx45.88.35.019 ГОСТ 7798-70 |
