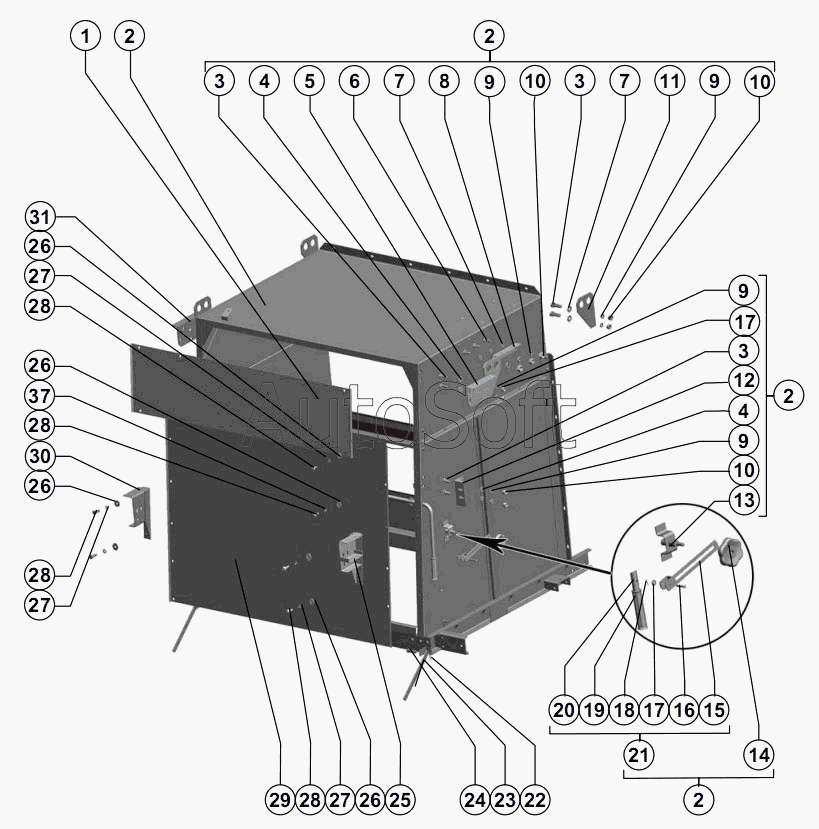

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Каркас
16
31
30
29
28
28
28
28
27
27
27
27
26
26
26
26
25
24
23
22
21
20
19
18
17
17
1
15
14
13
12
11
10
10
10
9
9
9
9
8
7
7
6
5
4
4
3
3
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***1 | Щиток | |
| 2 | 1***0 | Капот | |
| 3 | Б***0 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 4 | Ш***8 | Шайба C 10.01.019 ГОСТ 6958-78 | |
| 5 | 1***0 | Кронштейн | |
| 6 | Б***0 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 7 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 8 | 1***1 | Уголок | |
| 9 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 10 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 11 | Р***9 | Зацеп | |
| 12 | 1***1 | Уголок | |
| 13 | 1***1 | Скоба | |
| 14 | Р***0 | Ручка | |
| 15 | Р***0 | Кронштейн | |
| 16 | О***0 | Ось 6-6 b12x35М.35.Ц9хр ГОСТ 9650-80 | |
| 17 | Ш***8 | Шайба C 6х1,4.01.019 ГОСТ 6958-78 | |
| 18 | Ш***9 | Шплинт 2x16.019 ГОСТ 397-79 | |
| 19 | Р***4 | Ручка | |
| 20 | Р***6 | Труба | |
| 21 | 1***0 | Рукоятка | |
| 22 | Ш***9 | Шплинт 2.2,8x40.019 ОСТ 23.2.2-79 | |
| 23 | Р***4 | Планка | |
| 24 | О***0 | Ось 6-10 b12x20.35 ГОСТ 9650-80 | |
| 25 | 1***0 | Кронштейн | |
| 26 | Ш***8 | Шайба C 8.01.019 ГОСТ 6958-78 | |
| 27 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 28 | Б***0 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 29 | Р***4 | Щиток | |
| 30 | 1***1 | Кронштейн | |
| 31 | 1***1 | Кронштейн |
