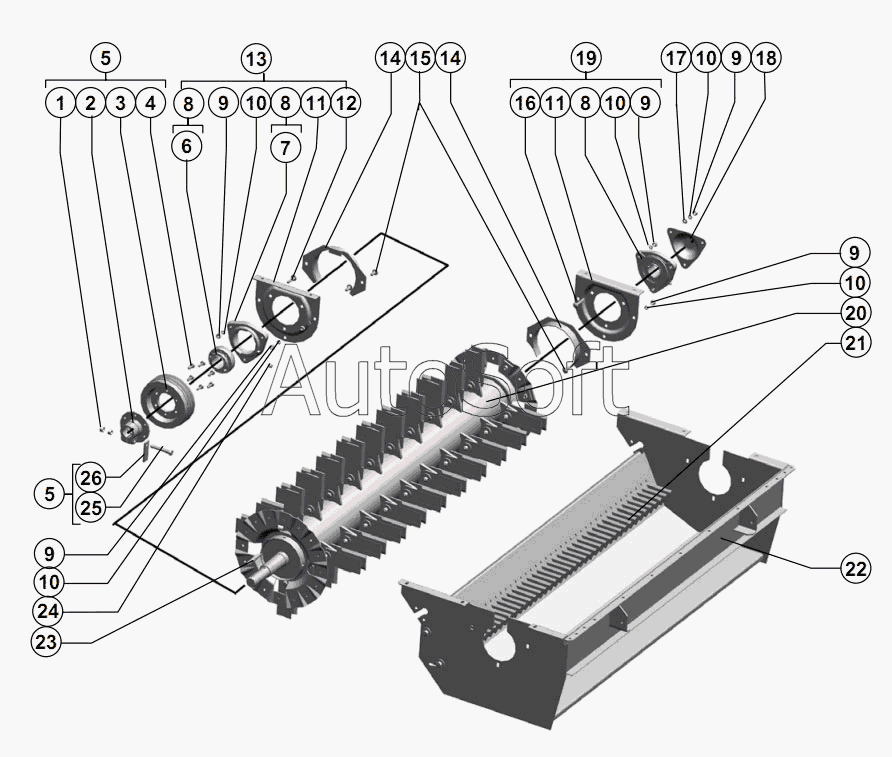

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Блок измельчителя
14
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
11
10
10
10
10
10
9
9
9
9
9
8
8
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 2 | Р***0 | Ступица | |
| 3 | Р***1 | Шкив | |
| 4 | Б***0 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 5 | 1***0 | Шкив | |
| 6 | П***0 | Подшипник 680210НК7С27 ТУ 37.006.084-90 | |
| 7 | Н***2 | Корпус подшипника | |
| 8 | Н***2 | Опора | |
| 9 | Г***9 | Гайка М10-6H.6.019 | |
| 10 | Ш***9 | Шайба 10Т 65Г 019 | |
| 11 | Р***2 | Фланец | |
| 12 | Б***1 | Болт М10х40.46.019 ГОСТ 7802-81 | |
| 13 | 1***0 | Опора | |
| 14 | Р***0 | Отсекатель | |
| 15 | Б***1 | Болт М10х25.46.019 ГОСТ 7802-81 | |
| 16 | Б***9 | Болт М10х55.46.019 | |
| 17 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 18 | Р***4 | Колпак | |
| 19 | 1***1 | Опора | |
| 20 | Р***0 | Барабан | |
| 21 | Р***0 | Противорез | |
| 22 | 1***0 | Корпус | |
| 23 | Ш***8 | Шпонка 12х8х90 ГОСТ 23360-78 | |
| 24 | М***4 | Маслёнка 1.3.Ц6.хр ГОСТ 19853-74 | |
| 25 | Б***0 | Болт М12-6gx80.88.35.019 ГОСТ 7798-70 | |
| 26 | Р***А | Флажок |
