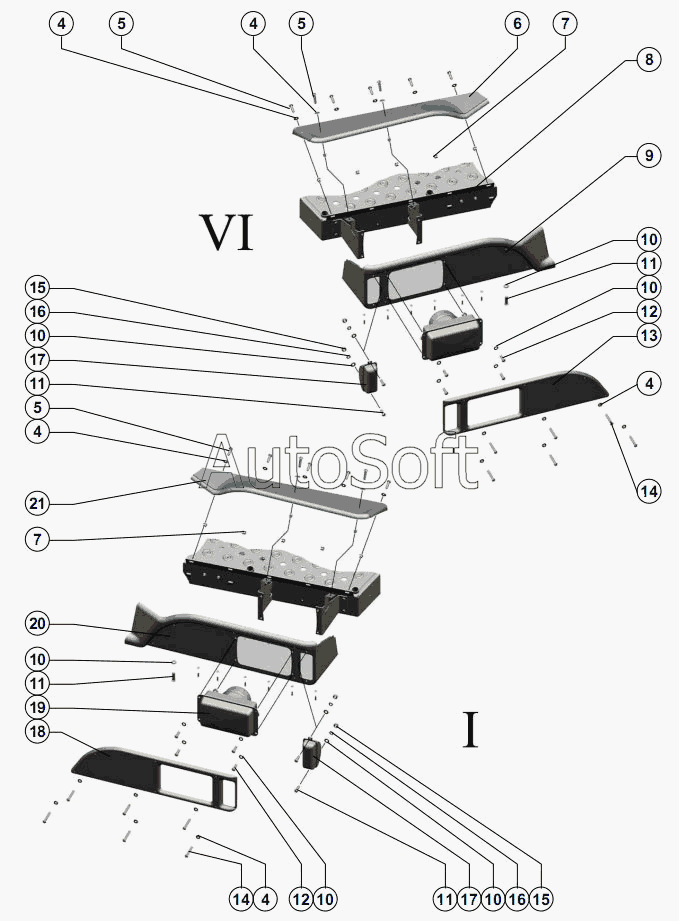

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Площадка входа
12
12
21
20
19
18
17
17
16
16
15
15
14
14
13
11
11
11
11
10
10
10
10
10
10
9
8
7
7
6
5
5
5
4
4
4
4
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Секция молотильная | |
| 2 | 1***0 | Ограждение | |
| 3 | 1***0 | Лестница | |
| 4 | Ш***8 | Шайба С.4.01.019 ГОСТ11371-78 | |
| 5 | В***0 | Винт 4х16.01.019 ГОСТ10621-80 | |
| 6 | М***2 | Маска ОТ-19.02.01.02 | |
| 7 | Г***4 | Гайка 3302-5301594 | |
| 8 | 1***0 | Площадка входа | |
| 9 | К***3 | Крышка ОТ-19.02.01.03 | |
| 10 | Ш***8 | Шайба С.6х1,4.01.019 ГОСТ 11371-78 | |
| 11 | В***0 | Винт В.М6-6gх20.48.019 ГОСТ 17473-80 | |
| 12 | В***0 | Винт В.М6-6gх16.48.019 ГОСТ 17473-80 | |
| 13 | Н***4 | Накладка ОТ-19.02.01.04 | |
| 14 | В***0 | Винт В.М4-6gх30.48.019 ГОСТ 17473-80 | |
| 15 | Г***0 | Гайка М6-6Н.6.019 ГОСТ5915-70 | |
| 16 | Ш***0 | Шайба 6Т 65Г 019 ГОСТ6402-70 | |
| 17 | Ф***2 | Фонарь 26.37.26 ГОСТ6964-72 | |
| 18 | Н***1 | Накладка ОТ-19.02.01.04-01 | |
| 19 | Ф***2 | Фара 8702.3711-01 ТУ 37.458.076-96-2 | |
| 20 | М***1 | Маска 01.02 ОТ-19.02.-01 | |
| 21 | К***1 | Крышка ОТ-19.02.01.03-01 | |
| 22 | Б***0 | Болт М6-6gх25.48.019 ГОСТ 7798-70 | |
| 23 | Б***1 | Бампер ОТ-19.02.01.01 |
