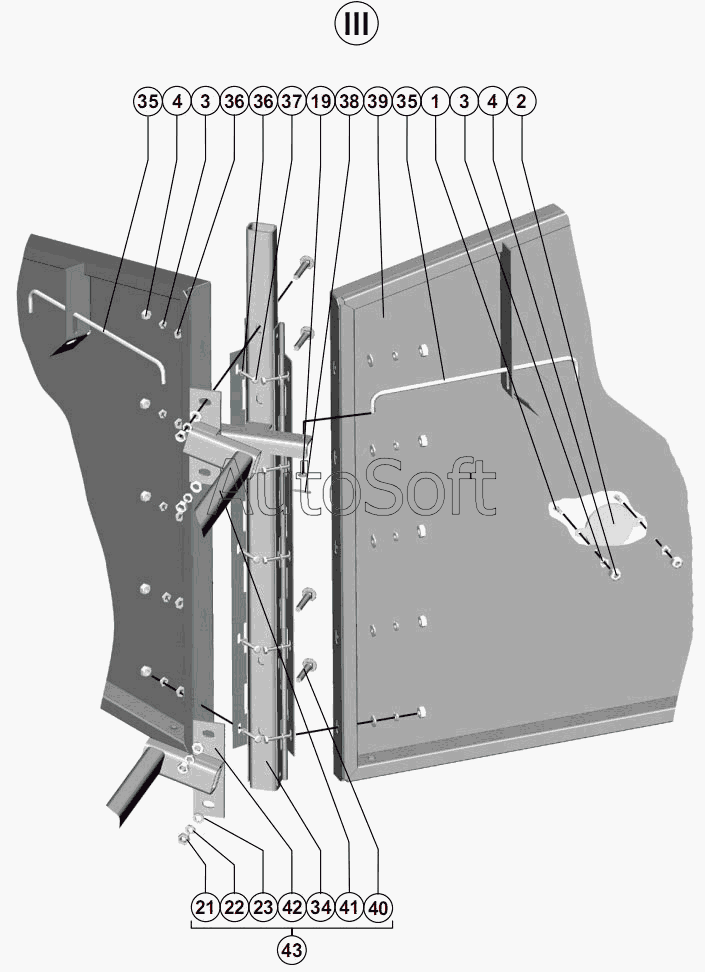

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Правое капотирование
1
2
3
3
4
4
19
21
22
23
34
35
35
36
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***0 | Винт В.М6-6gх16.48.019 ГОСТ 17473-80 | |
| 2 | Ф***8 | Световозвращатель ФП 316-01-О Код ОКП 45 7372 0238 ТУ 37.003.079-80 | |
| 3 | Ш***0 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 4 | Г***0 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 5 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 6 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 7 | Ш***8 | Шайба C 8х1,4.01.019 ГОСТ 6958-78 | |
| 8 | Б***0 | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 | |
| 9 | 1***0 | Замок | |
| 10 | 1***0 | Капот передний | |
| 11 | 1***0 | Серьга | |
| 12 | Ш***9 | Шплинт 2,5x25.019 ГОСТ 397-79 | |
| 13 | Ш***8 | Шайба С.18.01.019 ГОСТ 11371-78 | |
| 14 | 1***3 | Труба | |
| 15 | 1***0 | Ручка | |
| 16 | 1***2 | Пружина | |
| 17 | 1***0 | Щит | |
| 18 | Б***0 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 19 | Ш***8 | Шайба C 8.01.019 ГОСТ 6958-78 | |
| 20 | 1***0 | Серьга | |
| 21 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 22 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 23 | Ш***8 | Шайба C 10.01.019 ГОСТ 6958-78 | |
| 24 | 1***0 | Капот | |
| 25 | Щ***1 | Щит К.02.00.002-01 | |
| 26 | 1***1 | Основание | |
| 27 | 1***1 | Курок | |
| 28 | 1***8 | Втулка | |
| 29 | Ш***8 | Шайба C.24x3,9.01.019 ГОСТ 11371-78 | |
| 30 | Г***0 | Гайка M24x2-6H.04.019 ГОСТ 5916-70 | |
| 31 | Ш***8 | Шайба C 16.01.019 ГОСТ 6958-78 | |
| 32 | Ш***9 | Шплинт 4x36.019 ГОСТ 397-79 | |
| 33 | 1***1 | Замок | |
| 34 | 1***0 | Стойка | |
| 35 | 1***3 | Упор | |
| 36 | Ш***8 | Шайба C 6х1,4.01.019 ГОСТ 6958-78 | |
| 37 | Б***0 | Болт М6-6gx25.48.019 ГОСТ 7798-70 | |
| 38 | Ш***9 | Шплинт 3,2x20 ГОСТ 397-79 | |
| 39 | Б***0 | Болт М6-6gx25.48.019 ГОСТ 7798-70 | |
| 40 | 1***0 | Кронштейн | |
| 41 | Б***1 | Болт M10x55.46.019 ГОСТ 7802-81 | |
| 42 | 1***0 | Элеватор колосовой |
