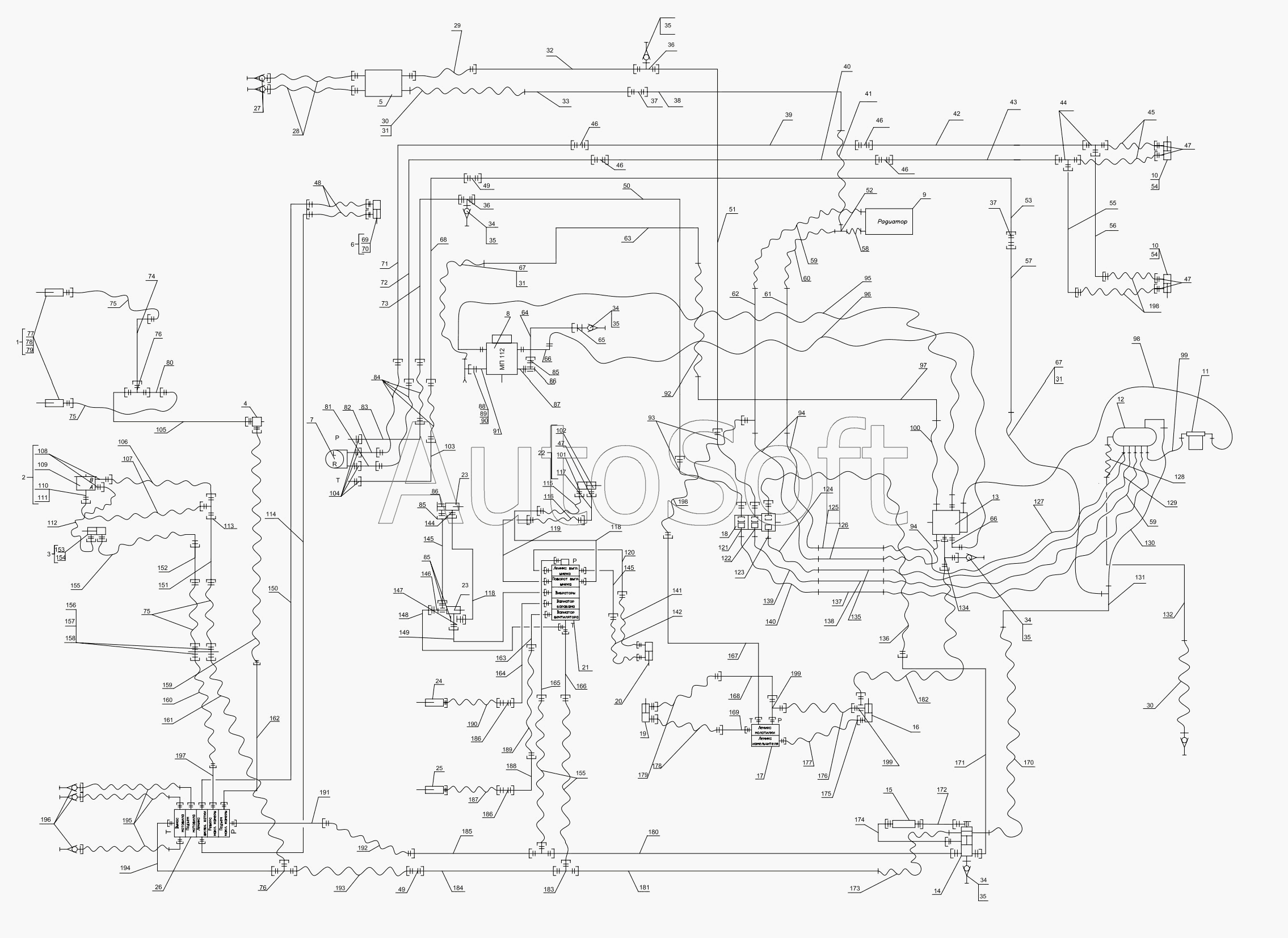

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Гидравлическая схема соединений
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
30
31
31
31
32
33
34
34
34
34
35
35
35
35
35
36
36
37
37
38
39
40
41
42
43
44
45
46
46
46
46
47
47
47
48
49
49
50
51
52
53
54
54
55
56
57
58
59
59
60
61
62
63
64
65
66
66
67
67
68
69
70
71
72
73
74
75
75
75
76
76
77
78
79
80
81
82
83
84
85
85
85
86
86
87
88
89
90
91
92
93
94
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
134
135
136
137
138
139
140
141
142
144
145
145
146
147
148
149
150
151
152
153
154
155
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
186
187
188
189
190
191
192
193
194
195
196
197
198
199
199
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Гидроцилиндр | |
| 2 | 1***0 | Гидромотор | |
| 3 | 1***0 | Гидроцилиндр | |
| 4 | К***6 | Клапан дросселирующий настраиваемый КДН 00.000-05 ТУ23.1.429-86 | |
| 5 | 1***0 | Гидроблок | |
| 6 | 1***0 | Гидроцилиндр | |
| 7 | Н***N | Насос-дозатор OSPC 125 0N | |
| 8 | 1***0 | Гидромотор аксиально-поршневой | |
| 9 | Р***0 | Радиатор масляный ТГС 100.1013.5000 | |
| 10 | 1***0 | Гидроцилиндр | |
| 11 | 1***0 | Фильтр ГСТ | |
| 12 | 1***1 | Гидробак | |
| 13 | 1***0 | Насос аксиально-поршневой | |
| 14 | 1***0 | Клапан предохранительно-переливной | |
| 15 | 1***0 | Гидроклапан | |
| 16 | 1***0 | Гидроцилиндр | |
| 17 | 1***0 | Гидрораспределитель | |
| 18 | 1***0 | Тандем насосов | |
| 19 | 1***0 | Гидроцилиндр | |
| 20 | 1***0 | Гидроцилиндр | |
| 21 | 1***0 | Гидрораспределитель | |
| 22 | 1***0 | Гидроцилиндр | |
| 23 | В***В | Вибратор ГА-40000В | |
| 24 | Р***3 | Гидроцилиндр | |
| 25 | Ц***А | Гидроцилиндр | |
| 26 | 1***0 | Гидрораспределитель | |
| 27 | П***1 | Полумуфта внутренняя ПВ-10-16-30-01 | |
| 28 | Р***0 | РВД.12.А3.А3.1410.21/63.9 0 ТУ4791-001-00166887-2002 | |
| 29 | Р***3 | РВД.12.А2.Б2.1110.21/63 ТУ4791-001-00166887-2002 | |
| 30 | 1***2 | Рукав | |
| 31 | Х***1 | Хомут TORRO S20-32/9-C7W1 | |
| 32 | 1***0 | Трубопровод | |
| 33 | 1***0 | Трубопровод | |
| 34 | М***У | Полумуфта МР.036.67.100-10У ТУ 1-554-0083-2001 | |
| 35 | ***6 | Кольцо 011-015-25-2-6 ГОСТ9833-73/ ГОСТ 18829-73 | |
| 36 | 1***7 | Тройник | |
| 37 | Р***А | Штуцер проходной | |
| 38 | 1***0 | Трубопровод | |
| 39 | 1***0 | Трубопровод | |
| 40 | 1***0 | Трубопровод | |
| 41 | 1***2 | Рукав | |
| 42 | 1***0 | Трубопровод | |
| 43 | 1***0 | Трубопровод | |
| 44 | 1***2 | Тройник | |
| 45 | Р***5 | РВД.8.А2.А2.710.25/75 ТУ4791-001-00166887-2002 | |
| 46 | П***X | Проходник G12LCFX | |
| 47 | 1***1 | Штуцер ввертной | |
| 48 | Р***5 | РВД.8.Б2.А3.960.25/75 ТУ4791-001-00166887-2002 | |
| 49 | 1***6 | Штуцер переходной | |
| 50 | 1***0 | Трубопровод | |
| 51 | 1***0 | Трубопровод | |
| 52 | 1***0 | Тройник | |
| 53 | 1***0 | Трубопровод | |
| 54 | Г***1 | Гидроцилиндр ГЦ 50.200.16.000А-01 ТУ 23.1.406-86 | |
| 55 | 1***0 | Трубопровод | |
| 56 | 1***0 | Трубопровод | |
| 57 | 1***0 | Трубопровод | |
| 58 | 1***1 | Рукав | |
| 59 | 1***0 | Рукав | |
| 60 | 1***0 | Рукав | |
| 61 | 1***7 | Трубка | |
| 62 | 1***0 | Трубопровод | |
| 63 | 1***0 | Трубопровод | |
| 64 | 1***1 | Трубопровод Переходник | |
| 65 | 1***1 | Трубопровод Переходник | |
| 66 | 1***0 | Угольник | |
| 67 | 0***1 | Шланг | |
| 68 | 1***0 | Трубопровод | |
| 69 | 1***1 | Штуцер ввертной | |
| 70 | Г***6 | Гидроцилиндр ГА-93000-06 ТУ 23.1.20-86 | |
| 71 | 1***0 | Трубопровод | |
| 72 | 1***0 | Трубопровод | |
| 73 | 1***0 | Трубопровод | |
| 74 | 1***0 | Трубопровод | |
| 75 | Р***3 | РВД.12.А2.Б2.610.21/63 ТУ4791-001-00166887-2002 | |
| 76 | T***X | Тройник | |
| 77 | Р***В | Гидроцилиндр | |
| 78 | Р***А | Прокладка | |
| 79 | 1***2 | Штуцер | |
| 80 | 1***0 | Трубопровод | |
| 81 | 1***0 | Трубопровод | |
| 82 | 1***0 | Трубопровод | |
| 83 | 1***0 | Трубопровод | |
| 84 | Р***3 | РВД.12.Б2.Б2.1360.21/63 ТУ4791-001-00166887-2002 | |
| 85 | 1***3 | Угольник поворотный | |
| 86 | 5***6 | Болт | |
| 87 | Р***А | Штуцер | |
| 88 | Р***0 | Тройник | |
| 89 | Р***0 | Тройник | |
| 90 | Д***7 | Датчик ТМ100-В ТУ 37.003.800-77 | |
| 91 | Р***В | Штуцер | |
| 92 | Р***8 | Шланг | |
| 93 | Р***3 | РВД.12.Б2.А3.1210.21/63 ТУ4791-001-00166887-2002 | |
| 94 | 1***0 | Рукав | |
| 95 | 4***) | Рукав армированный 4SH 25/6730 SF3000 44,6 SF3000 44,6(90), ТУ3148-001-58900949-2004 | |
| 96 | 4***) | Рукав армированный 4SH 25/6760 SF3000 44,6(90) SF3000 44,6(90) (320), ТУ3148-001-58900949-2004 | |
| 97 | 1***8 | Трубка | |
| 98 | Р***0 | Рукав | |
| 99 | 1***0 | Рукав | |
| 100 | 1***3 | Рукав | |
| 101 | 1***3 | Штуцер ввертной | |
| 102 | Г***6 | Гидроцилиндр ГЦ 63.500.16.000 ТУ 23.1.406-86 | |
| 103 | 1***0 | Трубопровод | |
| 104 | G***F | Штуцер ввертной | |
| 105 | 1***0 | Трубопровод | |
| 106 | Р***3 | РВД.12.А2.А3.510.21/63 ТУ4791-001-00166887-2002 | |
| 107 | Р***5 | РВД.8.А2.А2.560.25/75 ТУ4791-001-00166887-2002 | |
| 108 | Х***F | Штуцер ввертной ХGE12LМ22X1.5ЕDOMDCF | |
| 109 | R***6 | Гидромотор планетарный | |
| 110 | Р***8 | Прокладка | |
| 111 | 1***2 | Штуцер | |
| 112 | Р***3 | РВД.12.А2.А3.560.21/63 ТУ4791-001-00166887-2002 | |
| 113 | 1***1 | Тройник. | |
| 114 | 1***0 | Трубопровод | |
| 115 | Р***5 | РВД.8.Б2.Б2.460.25/75 ТУ4791-001-00166887-2002 | |
| 116 | Р***5 | РВД.8.Б2.А3.460.25/75 ТУ4791-001-00166887-2002 | |
| 117 | 1***0 | Трубопровод | |
| 118 | 1***0 | Трубопровод | |
| 119 | 1***0 | Трубопровод | |
| 120 | 1***0 | Трубопровод | |
| 121 | К***6 | Кольцо 021-025-25-2-6 ГОСТ9833-73/ ГОСТ 18829-73 | |
| 122 | 1***0 | Фланец | |
| 123 | Р***0 | Муфта угловая | |
| 124 | Р***0 | Рукав | |
| 125 | 1***5 | Трубка | |
| 126 | 1***4 | Трубка | |
| 127 | 1***1 | Рукав | |
| 128 | 1***1 | Рукав | |
| 129 | Р***А | Рукав | |
| 130 | Р***0 | Рукав | |
| 131 | 1***0 | Трубопровод | |
| 132 | 1***0 | Трубопровод | |
| 133 | 1***0 | Рукав | |
| 134 | 1***0 | Тройник | |
| 135 | 1***1 | Трубка | |
| 136 | Р***0 | РВД.16.Б1.А6.1110.30/90 ТУ4791-001-00166887-2002 | |
| 137 | 1***3 | Трубка | |
| 138 | 1***2 | Трубка | |
| 139 | 1***0 | Рукав | |
| 140 | 1***0 | Рукав | |
| 141 | Р***5 | РВД.8.А2.А3.510.25/75 ТУ4791-001-00166887-2002 | |
| 142 | Р***5 | РВД.8.А2.Б2.560.25/75 ТУ4791-001-00166887-2002 | |
| 143 | 1***0 | Трубопровод | |
| 144 | 1***3 | Штуцер ввертной | |
| 145 | 1***0 | Трубопровод | |
| 146 | 1***1 | Болт-штуцер | |
| 147 | 1***2 | Болт-штуцер | |
| 148 | 1***0 | Трубопровод | |
| 149 | 1***0 | Трубопровод | |
| 150 | 1***0 | Трубопровод | |
| 151 | 1***0 | Трубопровод | |
| 152 | 1***0 | Трубопровод | |
| 153 | Г***0 | Гидроцилиндр ЕДЦГ 108.000 ТУ 4785-017-05785856-2005 | |
| 154 | 1***2 | Штуцер | |
| 155 | Р***3 | РВД.12.А2.Б2.460.21/63 ТУ4791-001-00166887-2002 | |
| 156 | 1***1 | Штуцер | |
| 157 | Г***0 | Гайка М18х1,5-6H.04.35.019 ГОСТ 5916-70 | |
| 158 | Ш***8 | Шайба С.18.01.019 ГОСТ 11371-78 | |
| 159 | Р***3 | РВД.12.А2.Б2.910.21/63 ТУ4791-001-00166887-2002 | |
| 160 | Р***3 | РВД.12.А2.Б2.860.21/63 ТУ4791-001-00166887-2002 | |
| 161 | Р***3 | РВД.12.А2.А2.910.21/63 ТУ4791-001-00166887-2002 | |
| 162 | 1***0 | Трубопровод | |
| 163 | 1***0 | Трубопровод | |
| 164 | 1***0 | Трубопровод | |
| 165 | 1***0 | Трубопровод | |
| 166 | 1***0 | Трубопровод | |
| 167 | 1***0 | Трубопровод | |
| 168 | 1***0 | Трубопровод | |
| 169 | 1***0 | Трубопровод | |
| 170 | Р***0 | Рукав | |
| 171 | 1***0 | Трубопровод | |
| 172 | 1***0 | Трубопровод | |
| 173 | Р***4 | Рукав | |
| 174 | 1***0 | Трубопровод | |
| 175 | У***F | Угольник EVW08LOMDCF | |
| 176 | Р***5 | РВД.8.А2.А3.510.25/75 ТУ4791-001-00166887-2002 | |
| 177 | Р***5 | РВД.8.А3.А3.410.25/75 ТУ4791-001-00166887-2002 | |
| 178 | Р***5 | РВД.8.Б2.А3.660.25/75 ТУ4791-001-00166887-2002 | |
| 179 | Р***5 | РВД.8.Б2.А3.510.25/75 ТУ4791-001-00166887-2002 | |
| 180 | 1***0 | Трубопровод | |
| 181 | 1***0 | Трубопровод | |
| 182 | Р***5 | РВД.8.А2.А2.610.25/75 ТУ4791-001-00166887-2002 | |
| 183 | 1***1 | Тройник | |
| 184 | 1***0 | Трубопровод | |
| 185 | 1***0 | Трубопровод | |
| 186 | 1***2 | Дроссель | |
| 187 | Р***5 | РВД.8.А4.А4.610.25/75 ТУ4791-001-00166887-2002 | |
| 188 | 1***0 | Трубопровод | |
| 189 | Р***5 | РВД.8.Б2.Б2.510.25/75 ТУ4791-001-00166887-2002 | |
| 190 | Р***5 | РВД.8.А4.А4.410.25/75 ТУ4791-001-00166887-2002 | |
| 191 | 1***0 | Трубопровод | |
| 192 | Р***3 | РВД.12.Б2.Б2.910.21/63 | |
| 193 | Р***3 | РВД.12.А2.А2.860.21/63 ТУ4791-001-00166887-2002 | |
| 194 | 1***0 | Трубопровод | |
| 195 | Р***5 | РВД.8.А2.А3.1410.25/75 ТУ4791-001-00166887-2002 | |
| 196 | П***У | Полумуфта МР.036.67.200-10-02У ТУ 1-554-0083-2001 | |
| 197 | 1***0 | Трубопровод | |
| 198 | Р***5 | РВД.8.А2.Б2.710.25/75 ТУ4791-001-00166887-2002 | |
| 199 | Т***F | Тройник EVT08LOMDCF |
