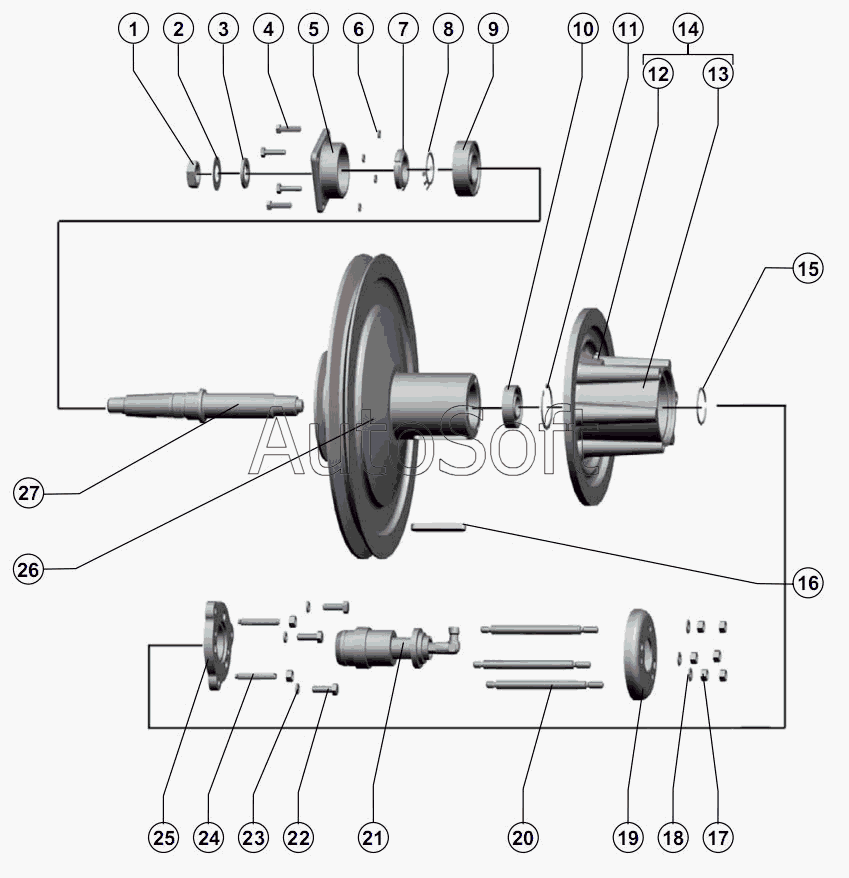

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Контрпривод вентилятора
14
27
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гайка М24х2-6H.04.019 ГОСТ 5916-70 | |
| 2 | Р***1 | Шайба | |
| 3 | Ш***8 | Шайба С.24х3,9.01.019 ГОСТ 11371-78 | |
| 4 | Б***0 | Болт M8-6gx30.88.35.019 ГОСТ 7798-70 | |
| 5 | Р***6 | Крышка подшипника | |
| 6 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 7 | Р***5 | Гайка | |
| 8 | Ш***9 | Шайба Н.39x1,4.01.019 ГОСТ 11872-89 | |
| 9 | П***5 | Подшипник 180508К10С27 ГОСТ 8882-75 | |
| 10 | П***5 | Подшипник 180206К10С27 ГОСТ 8882-75 | |
| 11 | К***6 | Кольцо C62 ГОСТ 13943-86 | |
| 12 | М***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 13 | Р***В | Диск подвижный | |
| 14 | Р***Б | Диск подвижный | |
| 15 | К***6 | Кольцо C52 ГОСТ 13940-86 | |
| 16 | Ш***8 | Шпонка 14x9x80 ГОСТ 23360-78 | |
| 17 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 18 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 19 | Р***1 | Тарелка | |
| 20 | Р***А | Палец | |
| 21 | Г***6 | Гидроцилиндр ЦС-83000А ТУ 23.1.152-86 | |
| 22 | Б***0 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 23 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 24 | Р***5 | Винт | |
| 25 | Р***1 | Фланец | |
| 26 | Р***Б | Диск | |
| 27 | Р***4 | Вал |
