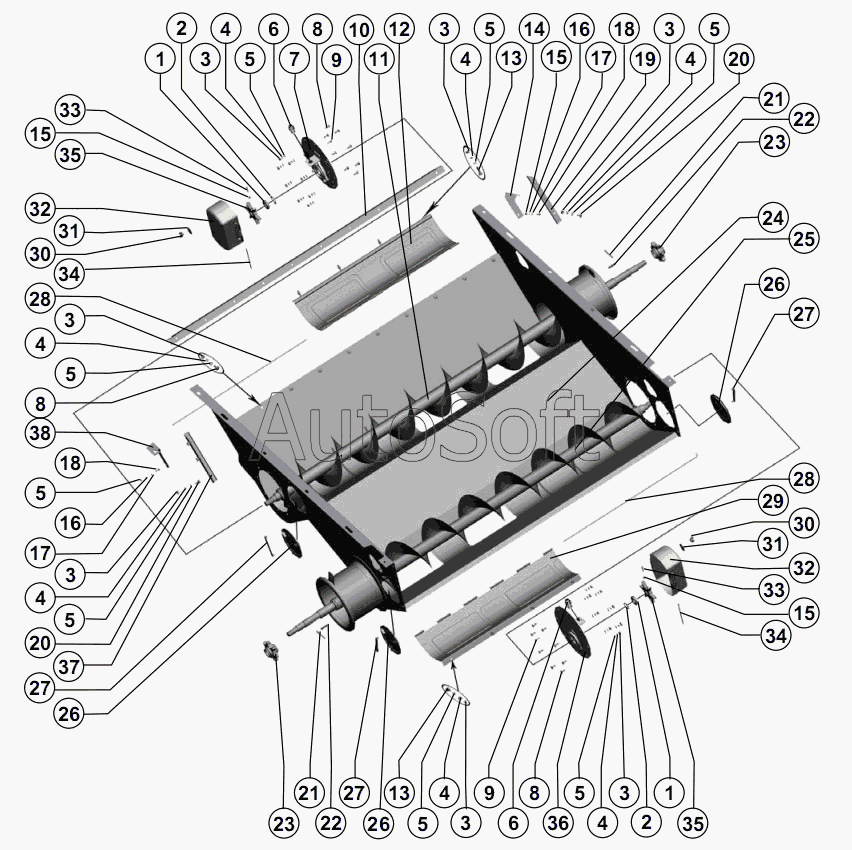

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Блок шнеков
1
1
2
2
3
3
3
3
3
3
3
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
6
6
7
8
8
8
9
9
10
11
12
13
13
14
15
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
23
24
25
26
26
26
27
27
27
28
28
29
30
30
31
31
32
32
33
33
34
34
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***8 | Гайка М27х1,5-6H.05.019 ГОСТ 11871-88 | |
| 2 | Ш***9 | Шайба Н.27.01.019 ГОСТ 11872-89 | |
| 3 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 4 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 5 | Ш***8 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 6 | П***У | Преобразователь первичный ПрП-1М 17МО.082.021ТУ | |
| 7 | 1***0 | Фланец | |
| 8 | Б***1 | Болт М8х20.46.019 ГОСТ 7802-81 | |
| 9 | Б***1 | Болт М6х20.46.019 ГОСТ 7802-81 | |
| 10 | Р***0 | Уплотнитель | |
| 11 | 1***0 | Шнек колосовой | |
| 12 | 1***1 | Дно откидное | |
| 13 | Б***1 | Болт М8х30.46.019 ГОСТ 7802-81 | |
| 14 | 1***2 | Кронштейн | |
| 15 | Г***0 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 16 | Ш***0 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 17 | Ш***8 | Шайба С.6х1,4.01.019 ГОСТ 11371-78 | |
| 18 | Б***0 | Болт M6-6gx16.48.019 ГОСТ 7798-70 | |
| 19 | Р***1 | Кронштейн | |
| 20 | Б***0 | Болт M8-6gx16.88.35.019 ГОСТ 7798-70 | |
| 21 | Ш***9 | Шплинт 6,3x50.019 ГОСТ 397-79 | |
| 22 | Ш***8 | Шпонка 8x7x40 ГОСТ 23360-78 | |
| 23 | Р***А | Звездочка | |
| 24 | 1***0 | Корпус | |
| 25 | 1***0 | Шнек зерновой | |
| 26 | Р***1 | Крышка | |
| 27 | 5***А | Поводок | |
| 28 | Р***2 | Ось | |
| 29 | 1***0 | Дно откидное | |
| 30 | 5***7 | Гайка специальная | |
| 31 | Р***6 | Шайба эксцентрическая | |
| 32 | Р***0 | Кожух | |
| 33 | В***1 | Винт М6х25.22Н ТУ 23.4617472.07-91 | |
| 34 | Р***1 | Ось | |
| 35 | Р***А | Звездочка или РСМ-10.10.30.032 (экспорт) | |
| 36 | 1***0 | Фланец | |
| 37 | Р***1 | Кронштейн | |
| 38 | 1***1 | Кронштейн |
