Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Мост управляемых колёс
8
8
40
40
41
41
42
42
43
43
44
44
45
45
46
46
47
47
48
48
49
49
50
50
51
51
52
52
53
54
55
55
56
56
57
57
58
58
58
58
59
59
60
60
60

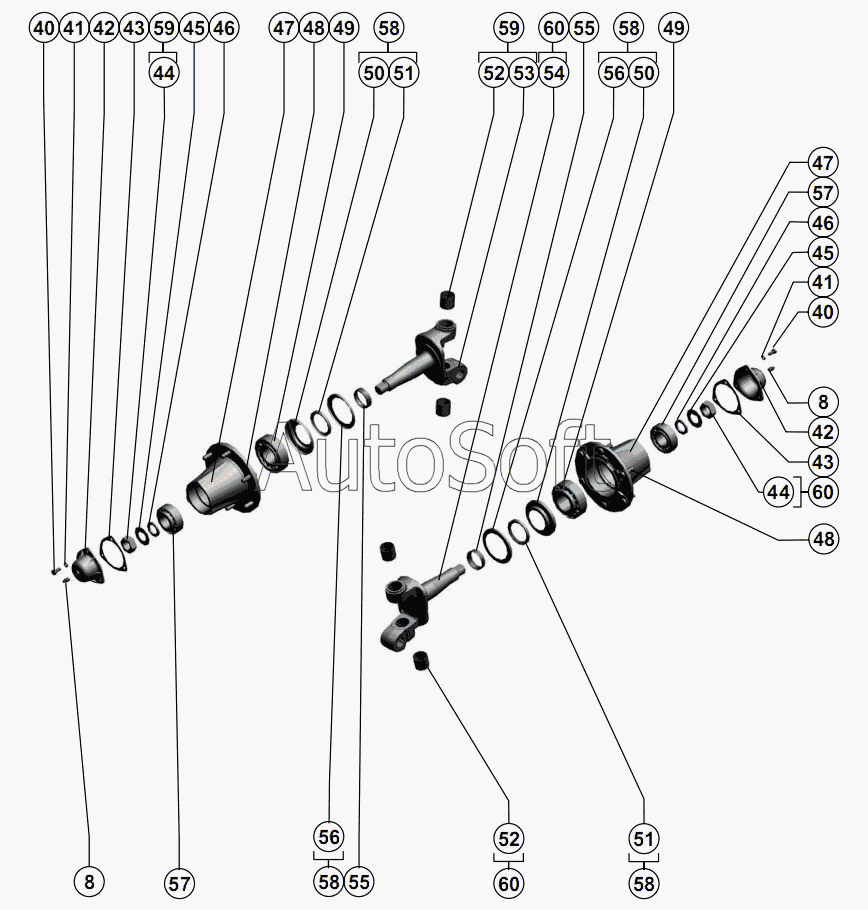

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***3 | Гайка М30х2-6H.6.019 ГОСТ 5918-73 | |
| 2 | Ш***9 | Шплинт 6,3x63.019 ГОСТ 397-79 | |
| 3 | Р***8 | Обойма подшипника | |
| 4 | Р***А | Колпак | |
| 5 | Р***3 | Шайба подшипника | |
| 6 | Р***5 | Шайба опорная | |
| 7 | Р***1 | Заглушка | |
| 8 | М***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 9 | Г***0 | Гайка М20х1,5-6H.04.019 ГОСТ 5916-70 | |
| 10 | Ш***8 | Шайба C 20х5.01.019 ГОСТ 10450-78 | |
| 11 | Р***А | Кольцо | |
| 12 | К***8 | Кольцо С47 ГОСТ 13941-68 | |
| 13 | П***0 | Подшипник ШСП30 ТУ37.553-130-90 | |
| 14 | Р***А | Корпус шарнира | |
| 15 | Р***А | Втулка | |
| 16 | 1***1 | Рычаг | |
| 17 | Р***А | Шарнир гидроцилиндра поворота и поперечной тяги | |
| 18 | 0***6 | Кольцо | |
| 19 | Р***В | Штуцер ввертной | |
| 20 | 8***5 | Рукав высокого давления 8.А2.А2.710.25/75 ТУ 4791-001-00166887-2002 | |
| 21 | Г***6 | Гидроцилиндр ГЦ 50.200.16.000А-01 ТУ 23.1.406-86 | |
| 22 | 1***0 | Труба | |
| 23 | 1***0 | Балка моста | |
| 24 | Г***0 | Гайка М22х1,5-6H.04.35.019 ГОСТ 15522-70 | |
| 25 | 8***5 | Рукав высокого давления 8.А2.Б2.710.25/75 ТУ 4791-001-00166887-2002 | |
| 26 | Г***0 | Гайка М22х1,5LH-6H.04.35.019 ГОСТ 15522-70 | |
| 27 | Р***1 | Корпус шарнира | |
| 28 | Р***1 | Шарнир поперечной тяги | |
| 29 | Р***А | Клин шкворня | |
| 30 | Р***А | Ось | |
| 31 | Ш***8 | Шпонка 12x8x40 ГОСТ 23360-78 | |
| 32 | Р***1 | Рычаг | |
| 33 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 34 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 35 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 36 | Р***A | Шкворень | |
| 37 | Р***А | Шайба | |
| 38 | Р***А | Шайба | |
| 39 | Р***А | Крышка | |
| 40 | Б***0 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 | |
| 41 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 42 | Р***А | Колпак ступицы | |
| 43 | Р***1 | Прокладка | |
| 44 | Р***4 | Гайка | |
| 45 | Р***7 | Шайба | |
| 46 | Р***Б | Втулка | |
| 47 | Р***В | Ступица | |
| 48 | Р***6 | Болт колеса | |
| 49 | П***7 | Подшипник 7613А ГОСТ 27365-87 | |
| 50 | Р***6 | Обойма | |
| 51 | 1***8 | Манжета 1.2-75х100-1 ГОСТ 8752-79/ ОСТ 38.05.146-78 | |
| 52 | Р***А | Втулка | |
| 53 | Р***5 | Кулак поворотный | |
| 54 | Р***1 | Кулак поворотный | |
| 55 | Р***А | Кольцо сальника | |
| 56 | Р***5 | Кольцо упорное | |
| 57 | П***7 | Подшипник 7610А ГОСТ 27365-87 | |
| 58 | Р***0 | Сальник с обоймой и манжетой (1,2-75х100-1) ступицы колеса | |
| 59 | Р***А | Кулак поворотный | |
| 60 | Р***1 | Кулак поворотный | |
| 61 | Р***0 | Гидроцилиндр |
