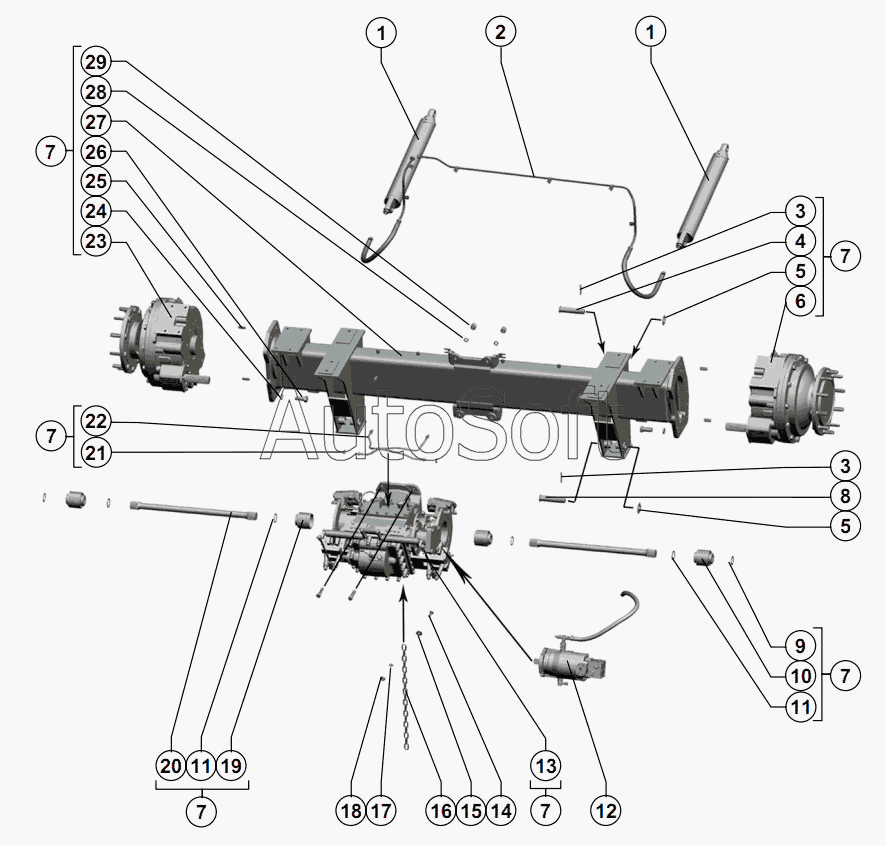

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Мост ведущих колес
1
1
2
3
3
4
5
5
6
7
7
7
7
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Гидроцилиндр | |
| 2 | 1***0 | Гидрооборудование моста ведущих колес | |
| 3 | Ш***9 | Шплинт 6,3x45.019 ГОСТ 397-79 | |
| 4 | 1***5 | Ось | |
| 5 | Ш***8 | Шайба С.30х3,9.01.019 ГОСТ 11371-78 | |
| 6 | 2***1 | Редуктор | |
| 7 | 1***0 | Мост ведущих колес | |
| 8 | 1***1 | Ось | |
| 9 | К***2 | Кольцо С45 ГОСТ 13942 | |
| 10 | М***0 | Муфта | |
| 11 | Ш***8 | Шайба ПТЗ-0017018 | |
| 12 | 1***0 | Гидромотор аксиально-поршневой | |
| 13 | П***3 | Коробка диапазонов ПТЗ-1700000-3 ТУ~4775-005-39448337-2003 | |
| 14 | Б***0 | Болт М10-6gx35.88.35.01926 ГОСТ 7798-70 | |
| 15 | Ш***8 | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 16 | Р***3 | Цепь | |
| 17 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 18 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 19 | М***0 | Муфта | |
| 20 | П***4 | Полуось ПТЗ-0017017-04 | |
| 21 | М***1 | Прокладка | |
| 22 | Ш***0 | Шланг тормозной 3302-3506025-10 | |
| 23 | 2***0 | Редуктор | |
| 24 | Ш***0 | Шайба 24Т 65Г 019 ГОСТ 6402-70 | |
| 25 | М***1 | Штифт | |
| 26 | Б***0 | Болт М24-6gx55.109.40Х.019 ГОСТ 7796-70 | |
| 27 | 2***0 | Балка моста | |
| 28 | Ш***0 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | |
| 29 | Г***0 | Гайка М16-6H.10.35Х.019 ГОСТ 15524-70 |
