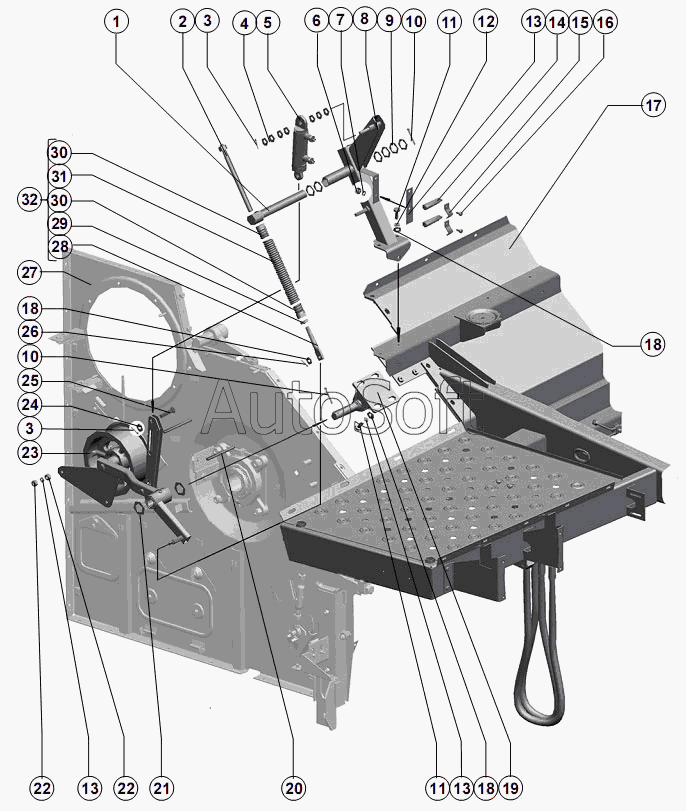

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Секция молотильная
17
32
31
30
30
29
28
27
26
25
24
23
22
22
21
20
19
18
18
18
1
16
15
14
13
13
13
12
11
11
10
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Ось | |
| 2 | 1***0 | Болт натяжной | |
| 3 | Ш***9 | Шплинт 4х25.019 ГОСТ397-79 | |
| 4 | Ш***8 | Шайба С.14Х3.01.019 ГОСТ11371-78 | |
| 5 | 1***0 | Гидроцилиндр | |
| 6 | Г***0 | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 7 | Ш***0 | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 8 | 1***0 | Кронштейн | |
| 9 | 1***1 | Шайба | |
| 10 | Ш***9 | Шплинт 5х45.019 ГОСТ397-79 | |
| 11 | Б***0 | Болт М12-6gх30.88.35.019 ГОСТ7798-70 | |
| 12 | Р***2 | Прокладка | |
| 13 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ6402-70 | |
| 14 | Д***У | Датчик положения ДП-01 ЮГИШ.423149.001 ЮГИШ.420124.001ТУ | |
| 15 | Р***9 | Скоба I-20.18.26.9 | |
| 16 | Б***0 | Болт М8-6gх16.88.35.019 ГОСТ7798-10 | |
| 17 | 1***0 | Площадка входа | |
| 18 | Ш***8 | Шайба С.12.01.019 ГОСТ11371-78 | |
| 19 | 1***0 | Опора | |
| 20 | 1***4 | Поддержка | |
| 21 | Ш***8 | Шайба С 30х3,9.01.019 ГОСТ 10450-78 | |
| 22 | Г***0 | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 23 | 1***0 | Рычаг | |
| 24 | Ш***8 | Шайба С14х3.01.019 ГОСТ11371-78 | |
| 25 | 1***6 | Ось | |
| 26 | Ш***9 | Шплинт 3,2х25.019 ГОСТ397-79 | |
| 27 | 1***0 | Блок молотильный | |
| 28 | 1***3 | Палец | |
| 29 | Г***0 | Гайка М16-6Н.04.019 ГОСТ5916-70 | |
| 30 | Р***7 | Пробка | |
| 31 | Р***3 | Пружина | |
| 32 | 1***0 | Пружина |
