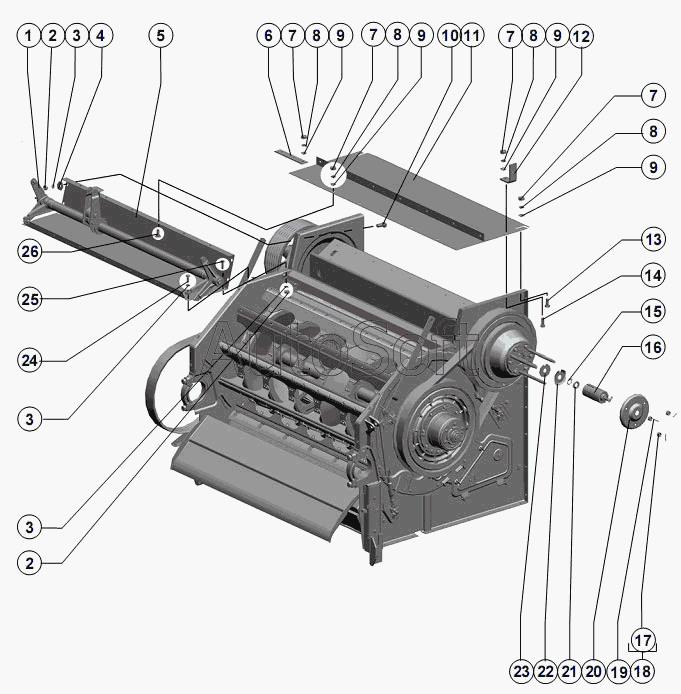

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Блок молотильный
1
2
2
3
3
3
4
5
6
7
7
7
7
8
8
8
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Вал торсиона | |
| 2 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 3 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 4 | Ш***8 | ШайбаС12.01.019 ГОСТ 6958-78 | |
| 5 | 1***0 | Крыша | |
| 6 | 1***5 | Кронштейн | |
| 7 | Г***0 | Гайка М10-6Н.6..019 ГОСТ5915-70 | |
| 8 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ6402-70 | |
| 9 | Ш***0 | Шайба С10.01.019 ГОСТ6958-70 | |
| 10 | Б***0 | Болт М12-6gх25.88.35.019 ГОСТ 7798-70 | |
| 11 | 1***0 | Крыша | |
| 12 | 1***4 | Кронштейн | |
| 13 | Б***0 | Болт М10-6gх25.88.35.019 ГОСТ 7798-70 | |
| 14 | Б***0 | Болт М10-6gх30.88.35.019 ГОСТ 7798-70 | |
| 15 | Ш***9 | Шайба Н30.01.019 ГОСТ11872-89 | |
| 16 | Р***6 | Гидроцилиндр РСМ-10.09.01.010А-03 ТУ 23.1.152-86 | |
| 17 | Г***3 | Гайка М16-6Н.6.019 ГОСТ5918-73 | |
| 18 | 1***0 | Битер отбойный | |
| 19 | Ш***9 | Шплинт 4х32.019 ГОСТ397-79 | |
| 20 | Р***0 | Конус | |
| 21 | Г***8 | Гайка М30х1,5-6Н.05.019 ГОСТ 11871-88 | |
| 22 | Р***А | Шайба | |
| 23 | Р***1 | Шайба | |
| 24 | Б***0 | Болт М12-6gх40.88.35.019 ГОСТ7798-70 | |
| 25 | Б***0 | Болт М12-6gх45.88.35.019 ГОСТ7798-70 | |
| 26 | Б***0 | Болт М10х25.46.019 ГОСТ7802-70 |
