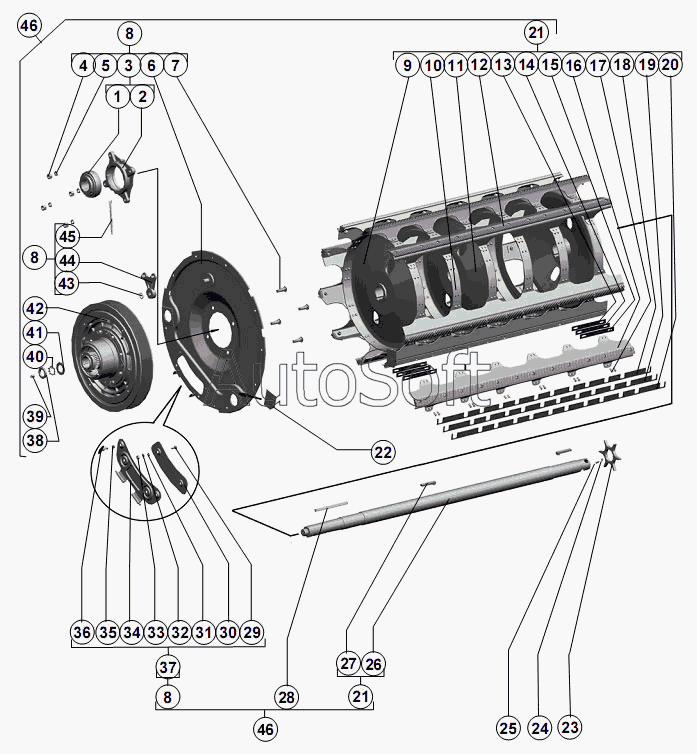

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Барабан молотильный
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
46
13
2
3
4
5
6
7
8
8
8
9
10
11
12
1
14
15
16
17
18
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***7 | Подшипник 680314НК7С27 | |
| 2 | Н***6 | Корпус подшипника | |
| 3 | Н***0 | Подшипник в сборе или опора или РСМ-10.01.15.330 | |
| 4 | Г***0 | Гайка М16-6Н.6.019 ГОСТ5915-70 | |
| 5 | Ш***0 | Шайба 16Т.65Г 019 ГОСТ6402-70 | |
| 6 | Р***0 | Фланец | |
| 7 | Б***1 | Болт М16х50 ТУ23.4617472.06-91 | |
| 8 | Р***А | Фланец | |
| 9 | Р***А | Диск крайний | |
| 10 | Р***Б | Диск | |
| 11 | 1***А | Диск средний | |
| 12 | Р***А | Бич правый | |
| 13 | Р***4 | Пластина балансировочная | |
| 14 | Р***1 | Пластина балансировочная | |
| 15 | Р***2 | Пластина балансировочная | |
| 16 | Р***А | Бич левый | |
| 17 | З***8 | Заклепка 10х24.01.019 ГОСТ11371-78 | |
| 18 | Р***3 | Прокладка (по потребности) | |
| 19 | Р***1 | Прокладка | |
| 20 | Р***2 | Прокладка | |
| 21 | Р***0 | Остов барабана | |
| 22 | Р***7 | Заслонка | |
| 23 | Р***2 | Звездочка | |
| 24 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 25 | В***1 | Винт М6х20.22Н ТУ 23.4617472.07-91 | |
| 26 | Р***В | Вал барабана | |
| 27 | Р***4 | Шпонка специальная или РСМ-10.01.18.301 | |
| 28 | Ш***8 | Шпонка 18х11х200 ГОСТ 23360-78 | |
| 29 | Б***1 | Болт М8х20 ТУ23.4617472.06-91 | |
| 30 | Р***9 | Накладка | |
| 31 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 32 | Ш***8 | Шайба С8х1,4.01.019 ГСОТ 11371-78 | |
| 33 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 34 | Р***0 | Крышка | |
| 35 | 4***1 | Втулка | |
| 36 | 4***2 | Винт | |
| 37 | Р***0 | Крышка | |
| 38 | Г***8 | Гайка М24х1,5-6Н.05..019 ГОСТ11871-88 | |
| 39 | М***4 | Масленка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 40 | Ш***9 | Шайба Н.42х1,4.01.019 ГОСТ 11872-89 | |
| 41 | Ш***8 | Шайба С 42х3,9.01.019 ГОСТ 10450-78 | |
| 42 | Р***Б | Вариатор барабана | |
| 43 | К***6 | Кольцо С25 ГОСТ 13942-86 | |
| 44 | Р***0 | Рычаг | |
| 45 | 4***7 | Трубка | |
| 46 | Р***0 | Барабан молотильный |
