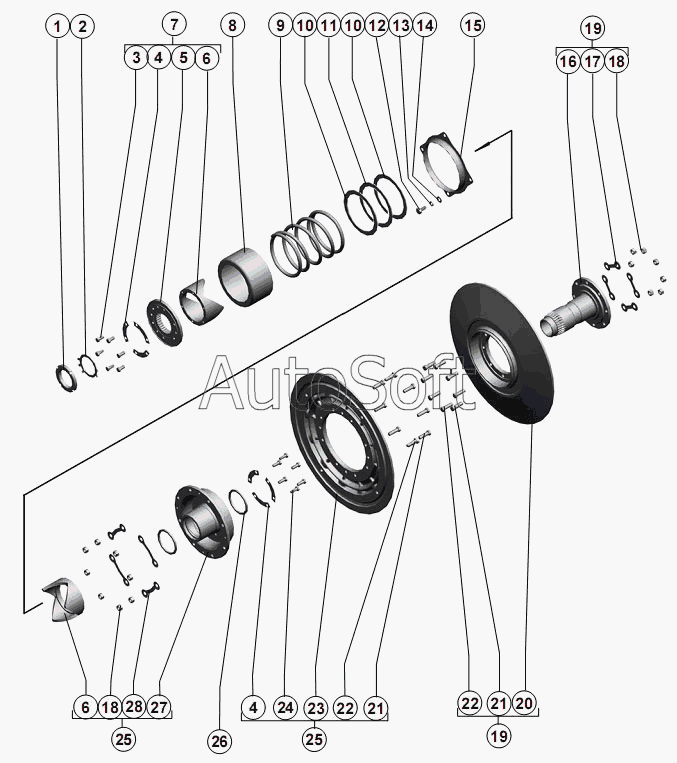

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Вариатор барабана
1
2
3
4
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
18
19
19
20
21
21
22
22
23
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***5 | Гайка шлицевая | |
| 2 | Ш***9 | Шайба Н.80х2.01.019 ГОСТ11872-89 | |
| 3 | Б***0 | Болт М12х1,6gх25.88.35.019 ГОСТ7808-70 | |
| 4 | Р***8 | Шайба | |
| 5 | Р***7 | Крышка | |
| 6 | Р***5 | Муфта | |
| 7 | Р***0 | Упор | |
| 8 | Р***7 | Кожух | |
| 9 | Р***А | Пружина | |
| 10 | Р***3 | Кольцо | |
| 11 | Р***2 | Кольцо | |
| 12 | Б***0 | Болт М12-6gх25.88.35.019 ГОСТ 7798-70 | |
| 13 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 14 | Ш***8 | Шайба С.12х2.01.019 ГОСТ11371-78 | |
| 15 | Р***2 | Кольцо | |
| 16 | Р***В | Ступица или РСМ-10.01.18.340А | |
| 17 | Р***3 | Шайба стопорная | |
| 18 | Г***0 | Гайка М14-6Н.6.019 ГОСТ5915-70 | |
| 19 | Р***Б | Диск неподвижный | |
| 20 | Р***А | Диск | |
| 21 | Б***0 | Болт М14-6gх45.88.35.019 ГОСТ7798-70 | |
| 22 | Р***3 | Болт специальный | |
| 23 | Р***Б | Диск | |
| 24 | Б***8 | Болт М12х1,25-6gх30.88 6gх30.88..35.01 ГОСТ7808-70 | |
| 25 | Р***Б | Диск подвижный | |
| 26 | Р***А | Кольцо | |
| 27 | Р***А | Ступица | |
| 28 | Р***2 | Шайба стопорная |
