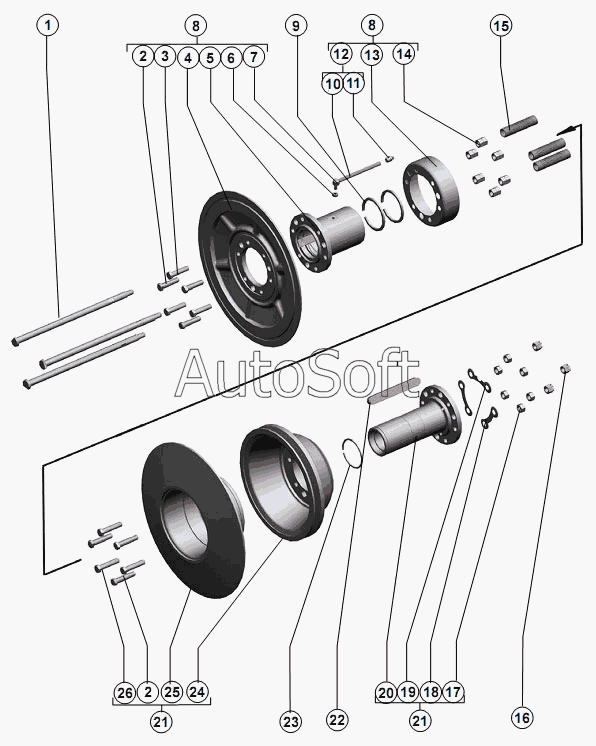

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Шкив вариатора ведущий
14
26
25
24
23
22
21
21
20
19
18
17
16
15
1
13
12
11
10
9
8
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***9 | Болт | |
| 2 | Р***8 | Болт специальный | |
| 3 | Б***0 | Болт М16-6gх65.88.35.019 ГОСТ7796-70 | |
| 4 | Р***Д | Диск | |
| 5 | Р***А | Ступица или РСМ-10.01.15.450 | |
| 6 | Г***0 | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 7 | Р***3 | Переходник | |
| 8 | Р***Б | Диск подвижный | |
| 9 | Р***1 | Кольцо | |
| 10 | 4***3 | Трубка | |
| 11 | М***4 | Масленка 1.2.Ц6.хр ГОСТ19853-74 | |
| 12 | Р***0 | Трубка | |
| 13 | Р***6 | Кожух | |
| 14 | Г***0 | Гайка М16х1,5 6Н.6.019 ГОСТ5915-70 | |
| 15 | Р***5 | Пружина | |
| 16 | Г***3 | Гайка М16-6Н.6.019 ГОСТ5918-73 | |
| 17 | Г***0 | Гайка М16х1,5-6Н.6.019 ГОСТ5915-70 | |
| 18 | Р***1 | Шайба стопорная | |
| 19 | Р***Б | Шайба стопорная | |
| 20 | Р***А | Ступица | |
| 21 | 1***0 | Блок приводной | |
| 22 | Р***7 | Шпонка | |
| 23 | К***6 | Кольцо С95 ГОСТ 13940-86 | |
| 24 | 1***1 | Шкив | |
| 25 | Р***Г | Диск | |
| 26 | Б***0 | Болт М16х1,5-6gх75.109.40х.019 ГОСТ 7796-70 |
