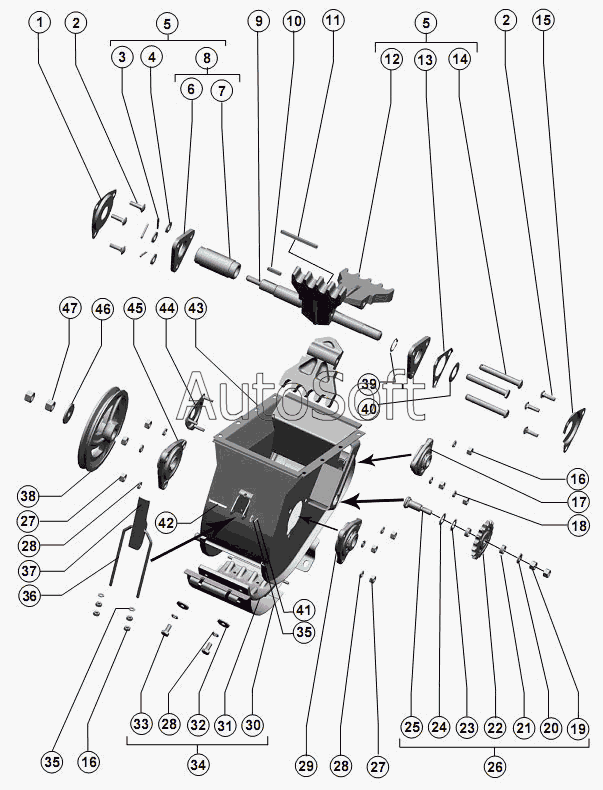

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Устройство домолачивающее
36
25
26
27
27
28
28
28
29
30
31
32
33
34
35
35
24
37
38
39
40
41
42
43
44
45
46
47
13
2
2
3
4
5
5
6
7
8
9
10
11
12
1
14
15
16
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***5 | Крышка подшипника | |
| 2 | Б***1 | Болт М 10х35.46.019 ГОСТ 7802-81 | |
| 3 | Ш***9 | Шплинт 4x28.019 ГОСТ 397-79 | |
| 4 | Ш***8 | Шайба С.16.01.019 ГОСТ 11371-78 | |
| 5 | Р***А | Ротор домолачивающего устройства | |
| 6 | Р***6 | Фланец | |
| 7 | Р***3 | Труба | |
| 8 | Р***0 | Крестовина | |
| 9 | Р***В | Вал | |
| 10 | Ш***8 | Шпонка 8x7x36 ГОСТ 23360-78 | |
| 11 | Ш***8 | Шпонка 8x7x100 ГОСТ 23360-78 | |
| 12 | Р***1 | Лопасть или РСМ-10.01.39.203Г | |
| 13 | Р***3 | Шайба стопорная | |
| 14 | Р***2 | Ось | |
| 15 | Р***6 | Крышка подшипника | |
| 16 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 17 | Н***0 | Опора | |
| 18 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 19 | Г***0 | Гайка М14-6Н.6.019 ГОСТ 5915-70 | |
| 20 | Ш***8 | Шайба С.14х3.01.019 ГОСТ 11371-78 | |
| 21 | 8***0 | Втулка или 54-00781 | |
| 22 | 5***1 | Звездочка z=17 t=19,05 | |
| 23 | Ш***8 | Шайба С20х1.01.019 ГОСТ 10450-78 | |
| 24 | Ш***8 | Шайба С20х2.01.019 ГОСТ 10450-78 | |
| 25 | 4***Б | Ось | |
| 26 | 5***2 | Звездочка натяжная | |
| 27 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 28 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 29 | Н***0 | Опора (для комбайнов с копнителем) | |
| 30 | 1***0 | Обечайка | |
| 31 | 1***Б | Дека | |
| 32 | Ш***8 | Шайба С 10х3.01.019 ГОСТ 6958-78 | |
| 33 | Б***0 | Болт М10-6gх20.88.35.019 ГОСТ 7798-70 | |
| 34 | Р***А | Дека | |
| 35 | Ш***8 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 36 | Р***6 | Вилка | |
| 37 | Р***А | Рукоятка | |
| 38 | Р***1 | Шкив | |
| 39 | К***6 | Кольцо C30 ГОСТ 13942-86 | |
| 40 | Ш***8 | Шайба С.30х2.01.019 ГОСТ 11371-78 | |
| 41 | Ш***9 | Шплинт 2x16.019 ГОСТ397-79 | |
| 42 | О***0 | Ось 6-8 b12x50.35.Ц9.хр ГОСТ 9650-80 | |
| 43 | 1***0 | Корпус | |
| 44 | Н***3 | Крышка подшипника | |
| 45 | Н***0 | Опора подшипника | |
| 46 | Ш***8 | Шайба C 16х3,9.01.019 ГОСТ 6958-78 | |
| 47 | Г***0 | Гайка М16х1,5-6H.6.019 ГОСТ 5915-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
