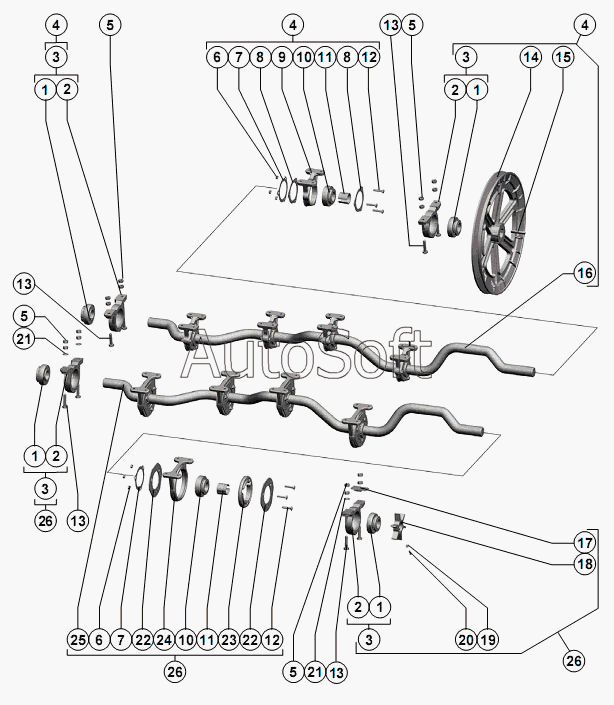

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Коленчатые валы соломотряса
1
1
1
1
2
2
2
2
3
3
3
3
4
4
4
5
5
5
5
6
6
7
7
8
8
9
10
10
11
11
12
12
13
13
13
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Подшипник 1680208 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 2 | Н***6 | Корпус подшипника ОСТ 23.2.438-92 | |
| 3 | Н***0 | Опора | |
| 4 | Р***А | Вал коленчатый ведущий | |
| 5 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 6 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 7 | 5***7 | Шайба стопорная | |
| 8 | 5***5 | Фланец | |
| 9 | 5***1 | Корпус подшипника | |
| 10 | 3***й | Подшипник 380708ЕК10Т2С17 нестандартный | |
| 11 | Р***9 | Втулка закрепительная | |
| 12 | Б***0 | Болт М8-6gx40.88.35.019 ГОСТ 7798-70 | |
| 13 | Б***0 | Болт М12-6gx50.88.35.019 ГОСТ 7798-70 | |
| 14 | Р***0 | Шкив | |
| 15 | 5***0 | Шпонка специальная | |
| 16 | Р***А | Вал ведущий | |
| 17 | Р***3 | Кронштейн | |
| 18 | Р***А | Звёздочка | |
| 19 | Г***0 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 20 | В***1 | Винт М6х20.22Н ТУ 23.4617472.07-91 | |
| 21 | Ш***8 | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 22 | Р***7 | Фланец | |
| 23 | 5***8 | Амортизатор | |
| 24 | 5***А | Корпус подшипника | |
| 25 | Р***А | Вал ведомый | |
| 26 | Р***А | Вал коленчатый ведомый |
