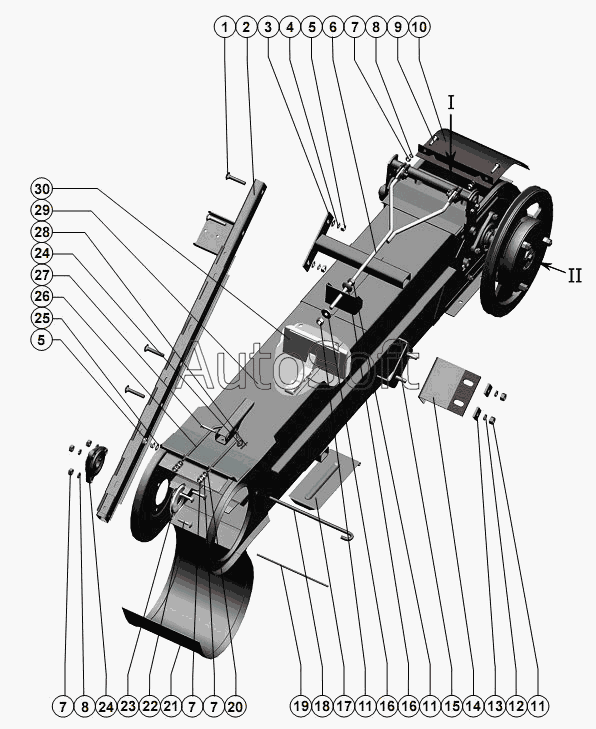

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Элеватор колосовой
10
19
18
17
16
16
15
14
13
12
11
11
11
20
9
8
8
7
7
7
7
6
5
5
4
3
2
29
30
1
28
27
26
25
24
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***1 | Болт М10х55.46.019 ГОСТ 7802-81 | |
| 2 | 1***0 | Стойка | |
| 3 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 4 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 5 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 6 | 1***0 | Тяга | |
| 7 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 8 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 9 | Б***1 | Болт М8х35.46.019 ГОСТ 7802-81 | |
| 10 | Р***А | Крышка | |
| 11 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 12 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 13 | 1***1 | Шайба | |
| 14 | 1***0 | Кронштейн | |
| 15 | Б***0 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | |
| 16 | Р***1 | Шайба сферическая | |
| 17 | 4***А | Заслонка | |
| 18 | Р***2 | Крюк | |
| 19 | Р***4 | Ось | |
| 20 | Ш***8 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 21 | Р***А | Крышка | |
| 22 | Б***1 | Болт М8х40.46.019 ГОСТ 7802-81 | |
| 23 | А***8 | Крышка | |
| 24 | Н***0 | Опора | |
| 25 | Ш***8 | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 26 | Р***А | Вилка | |
| 27 | О***0 | Ось 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80 | |
| 28 | Ш***9 | Шплинт 2x16.019 ГОСТ 397-79 | |
| 29 | 1***0 | Корпус элеватора | |
| 30 | 0***1 | Транспортер колосового элеватора 1-1-200х100-228-4600 со скребками | |
| 31 | 1***0 | Пластина | |
| 32 | Ш***9 | Шплинт 5x32.019 ГОСТ 397-79 | |
| 33 | 1***0 | Пластина | |
| 34 | 1***0 | Вал | |
| 35 | Б***1 | Болт М10х40.46.019 ГОСТ 7802-81 | |
| 36 | Р***Б | Удлинитель | |
| 37 | О***0 | Ось 6-8 b12x16.35.Ц9.хр ГОСТ 9650-80 | |
| 38 | Ш***9 | Шплинт 2x20.019 ГОСТ 397-79 | |
| 39 | Б***0 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 40 | О***0 | Ось 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80 | |
| 41 | Ш***9 | Шплинт 3,2x20.019 ГОСТ 397-79 | |
| 42 | Ш***8 | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 43 | 1***0 | Рычаг | |
| 44 | Н***0 | Опора (для комбайнов с копнителем) | |
| 45 | 1***0 | Звёздочка | |
| 46 | В***4 | Винт В.М10-6gх25.22H.019 ГОСТ 1485-84 | |
| 47 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 48 | Ш***8 | Шайба C 10х2.01.019 ГОСТ 10450-78 | |
| 49 | Р***4 | Направляющая | |
| 50 | Б***1 | Болт М8х20.46.019 ГОСТ 7802-81 | |
| 51 | 1***0 | Пластина | |
| 52 | Ш***8 | Шпонка 8x7x50 ГОСТ 23360-78 | |
| 53 | Б***1 | Болт М10х35.46.019 ГОСТ 7802-81 | |
| 54 | Ш***8 | Шпонка 8x7x40 ГОСТ 23360-78 | |
| 55 | Р***1 | Звездочка | |
| 56 | Ш***9 | Шплинт 4x45.019 ГОСТ 397-79 | |
| 57 | Р***А | Вал | |
| 58 | Р***4 | Шпонка призматическая | |
| 59 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 60 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 61 | Р***2 | Шайба стопорная | |
| 62 | Р***1 | Шайба | |
| 63 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 64 | Р***7 | Диск нажимной | |
| 65 | Р***1 | Накладка сцепления или РСМ-10.01.54.003А или 55-12-435А | |
| 66 | Р***А | Ступица трения | |
| 67 | Р***А | Кольцо | |
| 68 | К***1 | Кольцо СП-57-44-6 ГОСТ 6308-71 | |
| 69 | Р***Г | Шкив | |
| 70 | М***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 71 | Ж***2 | Пружина | |
| 72 | Ш***8 | Шайба C 12.01.019 ГОСТ 6958-78 | |
| 73 | Б***0 | Болт М12-6gx110-45.88.35.019 ГОСТ 7798-70 | |
| 74 | Р***Б | Механизм предохранительный |
