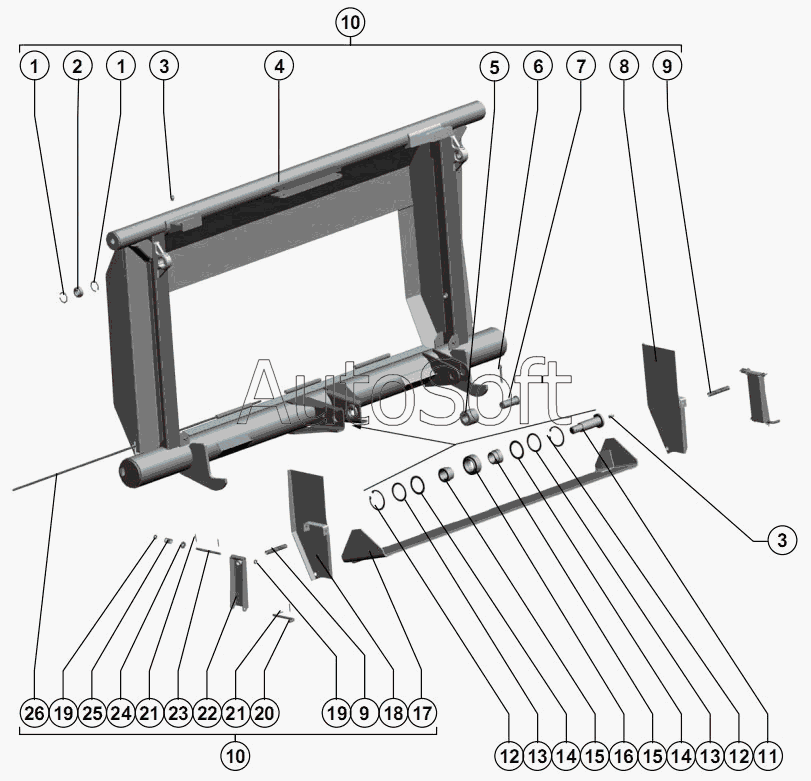

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Рамка
14
14
26
25
24
23
22
21
21
20
19
19
18
17
16
15
15
1
1
13
13
12
12
11
10
10
9
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***6 | Кольцо C35 ГОСТ 13941-86 | |
| 2 | П***0 | Подшипник ШСП20К ТУ 37.553.130-90 | |
| 3 | М***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 4 | 1***1 | Рамка | |
| 5 | 3***A | Ролик | |
| 6 | Ш***9 | Шплинт 6.3x45.019 ГОСТ 397-79 | |
| 7 | О***0 | Ось 6-25 b12x65.35.Ц9хр ГОСТ 9650-80 | |
| 8 | 1***1 | Щиток | |
| 9 | 5***А | Пружина | |
| 10 | 1***1 | Рамка | |
| 11 | 1***1 | Ось | |
| 12 | К***6 | Кольцо C62 ГОСТ 13943-86 | |
| 13 | 1***8 | Шайба | |
| 14 | 1***3 | Кольцо | |
| 15 | 1***3 | Втулка | |
| 16 | П***0 | Подшипник ШСП40К ТУ 37.553.130-90 | |
| 17 | 1***1 | Щит уплотнения | |
| 18 | 1***0 | Щиток | |
| 19 | Ш***8 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | |
| 20 | 1***2 | Ось | |
| 21 | Ш***9 | Шплинт 2x20.019 ГОСТ 397-79 | |
| 22 | 1***0 | Прижим | |
| 23 | 1***1 | Ось | |
| 24 | Ш***8 | Шайба C 8.01 ГОСТ 6958-78 | |
| 25 | 3***1 | Пружина | |
| 26 | 1***1 | Шомпол |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
