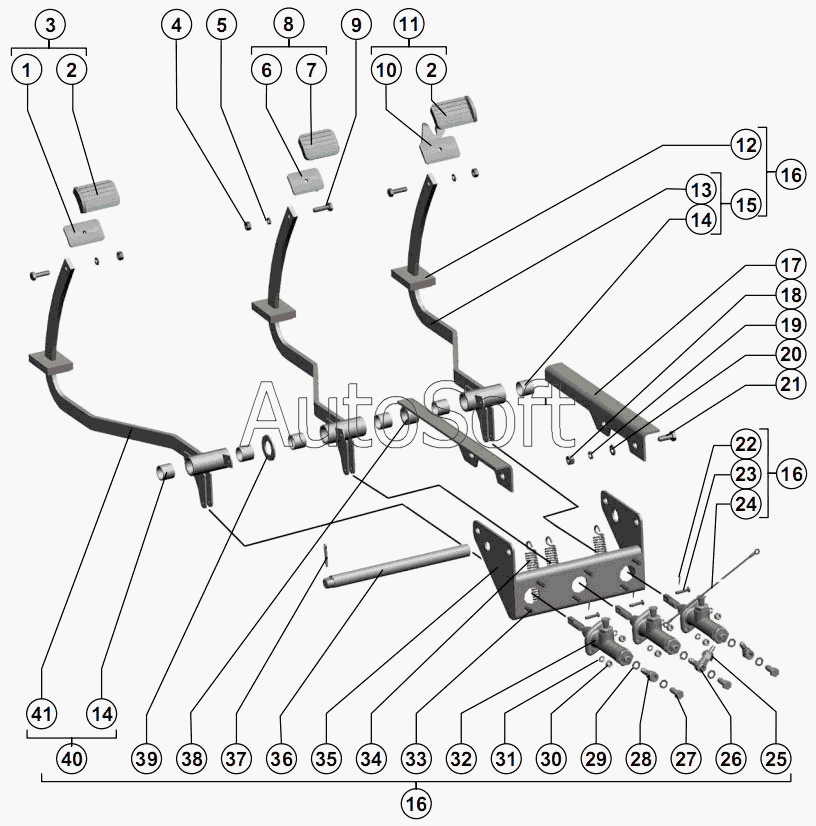

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Блок педалей
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***0 | Опора педали | |
| 2 | A***2 | Чехол | |
| 3 | Р***0 | Педаль | |
| 4 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 5 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 6 | Р***0 | Опора педали | |
| 7 | A***1 | Чехол | |
| 8 | Р***0 | Педаль левая | |
| 9 | Б***0 | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 | |
| 10 | Р***0 | Опора педали | |
| 11 | Р***0 | Педаль тормоза правая | |
| 12 | Р***1 | Уплотнение | |
| 13 | 1***0 | Стойка | |
| 14 | 5***0 | Втулка | |
| 15 | 1***0 | Стойка педали | |
| 16 | 1***0 | Блок педалей | |
| 17 | 1***0 | Настил | |
| 18 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 19 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 20 | Ш***8 | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 21 | Б***0 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | |
| 22 | Ш***9 | Шплинт 2x16.019 ГОСТ 397-79 | |
| 23 | О***0 | Ось 6-8 b12x30.35.Ц9.хр ГОСТ 9650-80 | |
| 24 | Р***0 | Провод массы | |
| 25 | В***0 | "Выключатель света ""стоп"" гидравлический ВК12Б ТУ~37.003.447-76 код ОКП 45 7374 1011 00" | |
| 26 | 5***6 | Угольник | |
| 27 | 5***3 | Болт | |
| 28 | Р***7 | Угольник | |
| 29 | 7***5 | Прокладка | |
| 30 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 31 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 32 | Г***6 | Главный цилиндр РСМ-10.04.14.150 ТУ 23.1.435-86 | |
| 33 | Б***1 | Болт М8х30.46.019 ГОСТ 7802-81 | |
| 34 | 5***6 | Пружина | |
| 35 | 1***0 | Мостик | |
| 36 | Р***1 | Ось | |
| 37 | Ш***9 | Шплинт 5x36.019 ГОСТ 397-79 | |
| 38 | Р***2 | Втулка | |
| 39 | Ш***8 | Шайба С.30х3.9.01.019 ГОСТ 11371-78 | |
| 40 | 1***1 | Стойка педали | |
| 41 | 1***1 | Стойка |
