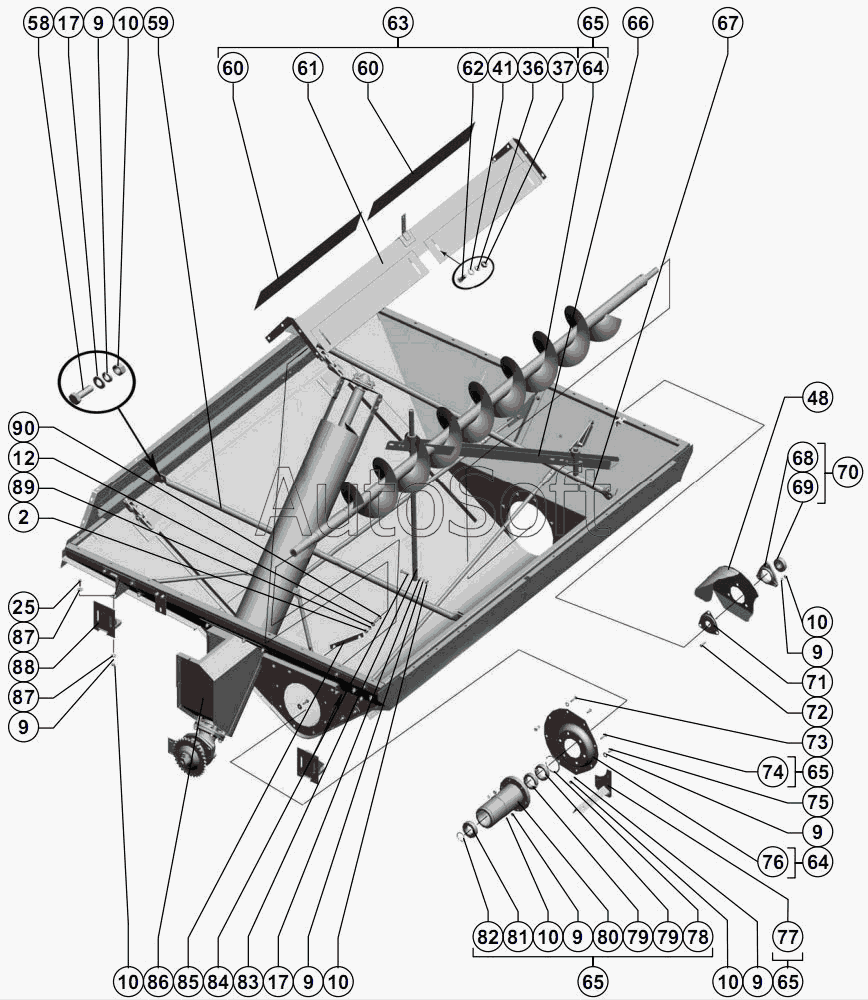

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). 101.01.44.000 Основание
2
9
9
9
9
9
9
9
10
10
10
10
10
10
12
17
17
25
36
37
41
48
58
59
60
60
61
62
63
64
64
65
65
65
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
79
80
81
82
83
84
85
86
87
87
88
89
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***0 | Болт М12-6gx45.88.35.019 ГОСТ 7798-70 | |
| 2 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 3 | 1***0 | Тяга | |
| 4 | Г***0 | Гайка М16-6H.6.019 ГОСТ 5915-70 | |
| 5 | Р***1 | Гайка стяжная | |
| 6 | 1***0 | Тяга | |
| 7 | 1***0 | Растяжка | |
| 8 | Б***0 | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 | |
| 9 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 10 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 11 | 1***0 | Побудитель | |
| 12 | Ш***8 | Шайба С.12х1.01.019 ГОСТ 11371-78 | |
| 13 | Б***0 | Болт М12-6gx90.88.35.019 ГОСТ 7798-70 | |
| 14 | Б***0 | Болт М12-6gx50.88.35.019 ГОСТ 7798-70 | |
| 15 | 1***6 | Лист | |
| 16 | Р***А | Кронштейн | |
| 17 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 18 | Б***1 | Болт М8х20.46.019 ГОСТ 7802-81 | |
| 19 | 1***A | Каркас | |
| 20 | Р***Б | Дно | |
| 21 | 1***0 | Вибратор | |
| 21 | Р***А | Вибратор | |
| 22 | Р***А | Опора | |
| 23 | Р***А | Скоба | |
| 24 | Б***1 | Болт M10x30 ТУ23.4617472.06-91 | |
| 25 | Б***0 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 26 | Ш***9 | Шплинт 4x28.019 ГОСТ 397-79 | |
| 27 | О***0 | Ось 6-16 b12x45.35 ГОСТ 9650-80 | |
| 28 | Г***0 | Гайка М16х1.5-6H.6.019 ГОСТ 5915-70 | |
| 29 | Р***5 | Шайба | |
| 30 | 5***6 | Вилка | |
| 31 | Ш***9 | Шплинт 4x25.019 ГОСТ 397-79 | |
| 32 | О***0 | Ось 6-16 b12x45.35.Ц9хр ГОСТ 9650-80 | |
| 33 | Ш***8 | Шайба С.16х1.4.01.019 ГОСТ 11371-78 | |
| 34 | 5***8 | Рычаг | |
| 35 | Ш***8 | Шайба C 12.01.019 ГОСТ 6958-78 | |
| 36 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 37 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 38 | 1***0 | Кронштейн | |
| 39 | Ш***8 | Шайба C 8х1.4.01.019 ГОСТ 6958-78 | |
| 40 | 1***4 | Кронштейн | |
| 41 | Ш***8 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | |
| 42 | Б***0 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 43 | 1***0 | Кронштейн | |
| 44 | 1***9 | Шпренгель | |
| 45 | Р***7 | Гайка М16 | |
| 46 | Р***1 | Шайба | |
| 47 | Ш***8 | Шайба C 12.01.019 ГОСТ 6958-78 | |
| 48 | 1***0 | Горловина | |
| 49 | 1***0 | Кронштейн | |
| 50 | Р***2 | Прокладка | |
| 51 | Р***4 | Хомут | |
| 52 | Д***У | Датчик положения ДП-01 ЮГИШ.423149.001 ЮГИШ.420124.001ТУ | |
| 53 | Ш***8 | Шайба С.12х3.01.019 ГОСТ 11371-78 | |
| 54 | 1***0 | Кронштейн | |
| 55 | Ш***9 | Шплинт 3.2x25.019 ГОСТ 397-79 | |
| 56 | О***0 | Ось 6-12 b12x36.35.Ц9.хр ГОСТ 9650-80 | |
| 57 | 1***0 | Кронштейн | |
| 58 | Б***0 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 59 | Р***Б | Растяжка | |
| 60 | 1***5 | Щиток | |
| 61 | 1***0 | Кожух шнека | |
| 62 | Б***1 | Болт M8x20 ТУ23.4617472.06-91 | |
| 63 | 1***0 | Кожух шнека | |
| 64 | 1***0 | Шнек | |
| 65 | 1***0 | Шнек бункера | |
| 66 | 1***7 | Лоток | |
| 67 | 1***0 | Растяжка | |
| 68 | Н***4 | Корпус подшипника | |
| 69 | П***0 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 70 | Н***0 | Опора (для комбайнов с копнителем) | |
| 71 | Р***9 | Шайба защитная | |
| 72 | Б***1 | Болт М10х35.46.019 ГОСТ 7802-81 | |
| 73 | Б***0 | Болт М12-6gx80.88.35.019 ГОСТ 7798-70 | |
| 74 | Б***1 | Болт M10x45 ТУ23.4617472.06-91 | |
| 75 | Б***1 | Болт М10х25.46.019 ГОСТ 7802-81 | |
| 76 | Ш***8 | Шайба С.14х3.01.019 ГОСТ 11371-78 | |
| 77 | 1***0 | Опора | |
| 78 | К***6 | Кольцо C85 ГОСТ 13943-86 | |
| 79 | Р***А | Втулка разрезная | |
| 80 | Р***А | Ступица | |
| 81 | П***0 | Подшипник 1580209 КС17 ТУ 37.006.084-90 | |
| 82 | К***6 | Кольцо C45 ГОСТ 13942-86 | |
| 83 | 1***0 | Стойка | |
| 84 | Б***0 | Болт М10-6gx45.88.35.019 ГОСТ 7798-70 | |
| 85 | Р***5 | Прокладка | |
| 86 | 1***0 | Шнек загрузочный | |
| 87 | Ш***8 | Шайба C 10.01.019 ГОСТ 6958-78 | |
| 88 | 1***0 | Опора | |
| 89 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 90 | Б***0 | Болт М12-6gx35.88.35.019 ГОСТ 7798-70 | |
| 91 | Р***4 | Растяжка | |
| 92 | 1***5 | Хомут | |
| 93 | Р***1 | Растяжка | |
| 94 | Ш***8 | Шайба C 8.01.019 ГОСТ 6958-78 | |
| 95 | Р***А | Планка | |
| 96 | Р***8 | Уплотнитель | |
| 97 | Р***9 | Уплотнитель |
