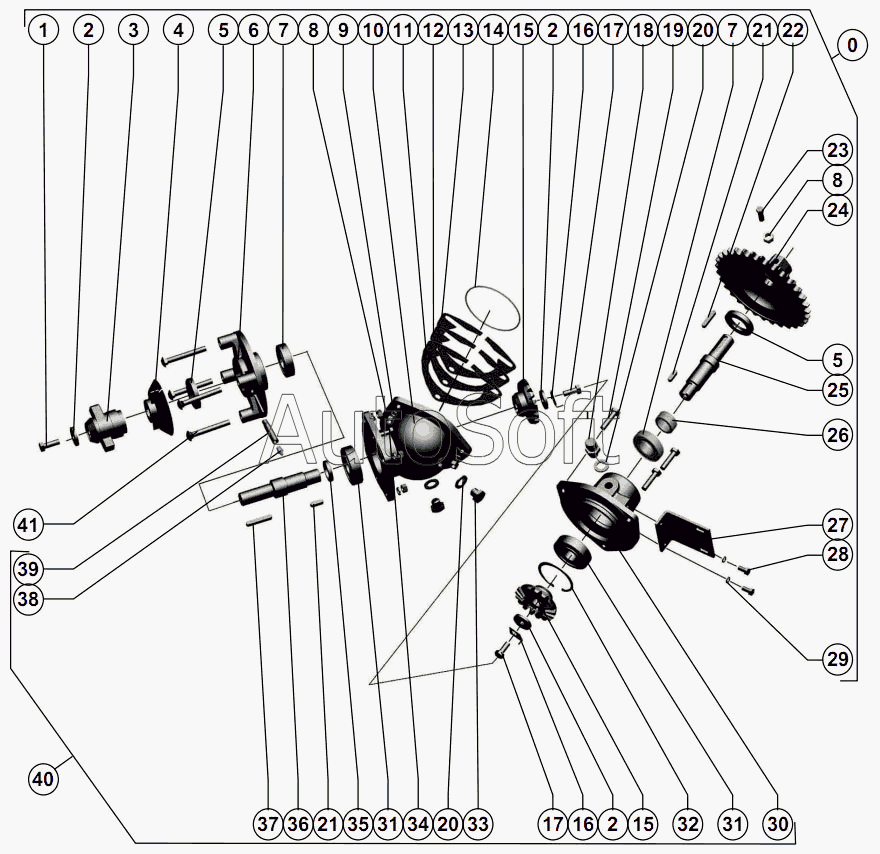

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Редуктор
32
22
23
24
25
26
27
28
29
30
31
31
21
21
33
34
35
36
37
38
39
40
40
41
11
2
2
2
3
4
5
5
6
7
7
8
8
9
10
1
12
13
14
15
15
16
16
17
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***0 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 2 | Р***Б | Шайба | |
| 3 | Р***А | Сфера | |
| 4 | Р***0 | Крыльчатка | |
| 5 | М***8 | Манжета 1.2-35х58-1 ГОСТ 8752-79/ ОСТ 38.05146-78 | |
| 6 | Р***Б | Крышка | |
| 7 | П***1 | Подшипник 60206 ГОСТ 7242-81 | |
| 8 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 9 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 10 | Р***Г | Корпус редуктора | |
| 11 | Р***8 | Прокладка регулировочная | |
| 12 | Р***1 | Прокладка регулировочная | |
| 13 | Р***2 | Прокладка регулировочная | |
| 14 | К***3 | Кольцо 108-112-30-2-2 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 15 | Р***В | Шестерня | |
| 16 | Р***2 | Шайба | |
| 17 | Б***0 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 18 | Р***0 | Сапун | |
| 19 | Б***0 | Болт М10-6gx40.88.35.019 ГОСТ 7798-70 | |
| 20 | Р***2 | Прокладка | |
| 21 | Ш***8 | Шпонка 8x7x25 ГОСТ 23360-78 | |
| 22 | Ш***8 | Шпонка 8x7x40 ГОСТ 23360-78 | |
| 23 | В***1 | Винт М10х25.22Н ТУ 23.4617472.07-91 | |
| 24 | Р***0 | Звездочка z-32 t-19,05 мм | |
| 25 | Р***Б | Вал | |
| 26 | Р***4 | Втулка | |
| 27 | Р***В | Кронштейн | |
| 28 | Б***0 | Болт М8-6gx16.88.35.019 ГОСТ 7798-70 | |
| 29 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 30 | Р***Д | Стакан | |
| 31 | П***5 | Подшипник 306К ГОСТ 8338-75 | |
| 32 | К***6 | Кольцо C72 ГОСТ 13943-86 | |
| 33 | Р***A | Пробка | |
| 34 | Б***0 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 35 | Р***6 | Втулка | |
| 36 | Р***В | Вал | |
| 37 | Ш***8 | Шпонка 8x7x50 ГОСТ 23360-78 | |
| 38 | М***4 | Маслёнка 2.2.45.Ц6.хр ГОСТ 19853-74 | |
| 39 | Р***2 | Трубка | |
| 40 | Р***1 | Редуктор | |
| 41 | Б***1 | Болт M10x80 ТУ23.4617472.06-91 |
