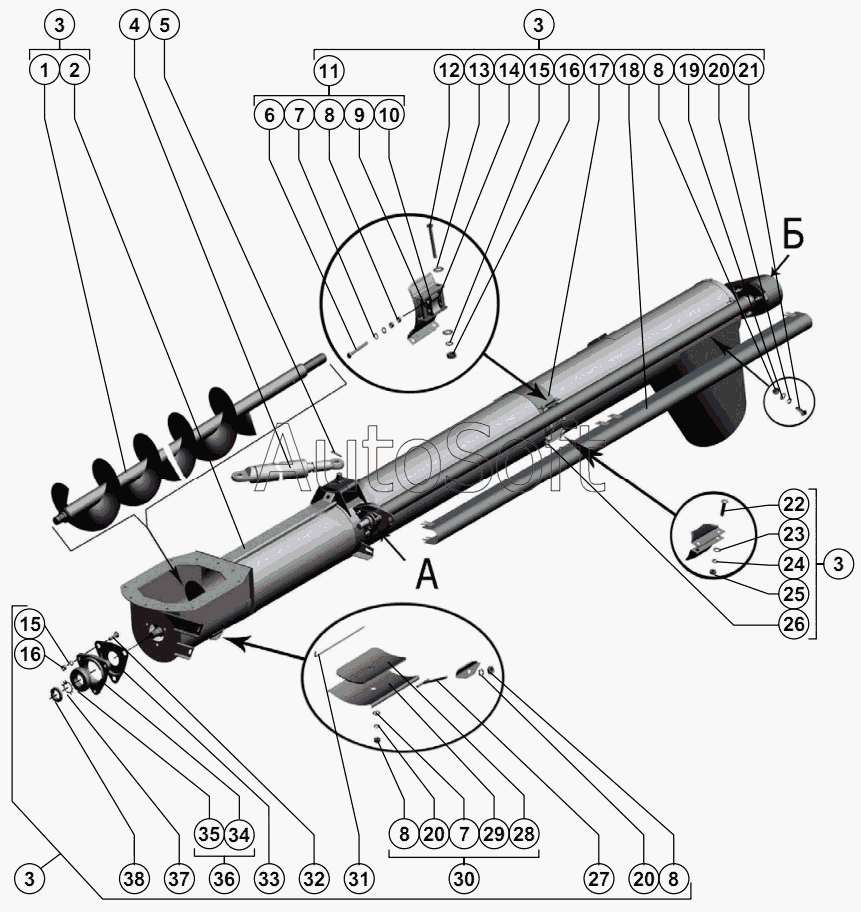

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Шнек выгрузной
30
31
32
33
34
35
36
37
38
29
15
15
2
3
3
3
3
4
5
6
7
7
8
8
8
8
9
10
11
12
13
14
1
16
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 101.09.89.050 | 1***0 | Гидроцилиндр | |
| 1 | Р***В | Шнек | |
| 2 | 1***0 | Корпус | |
| 3 | 1***0 | Шнек выгрузной | |
| 4 | Р***А | Гидроцилиндр | |
| 5 | Ш***9 | Шплинт 6.3x45.019 ГОСТ 397-79 | |
| 6 | Б***0 | Болт М6-6gx55.48.019 ГОСТ 7798-70 | |
| 7 | Ш***8 | Шайба С.6х1.4.01.019 ГОСТ 11371-78 | |
| 8 | Г***0 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 9 | Р***А | Скоба | |
| 10 | Р***1 | Подшипник | |
| 11 | Р***А | Опора | |
| 12 | Б***0 | Болт М10-6gx100.88.35.019 ГОСТ 7798-70 | |
| 13 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 14 | Р***2 | Трубка | |
| 15 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 16 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 17 | Р***В | Хомут | |
| 18 | Р***А | Кожух | |
| 19 | Ш***8 | Шайба C 6х1.4.01.019 ГОСТ 6958-78 | |
| 20 | Ш***0 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 21 | Б***1 | Болт М6х16.46.019 ГОСТ 7802-81 | |
| 22 | Б***1 | Болт М8х40.46.019 ГОСТ 7802-81 | |
| 23 | Ш***8 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | |
| 24 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 25 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 26 | Р***А | Хомут | |
| 27 | 4***1 | Тяга | |
| 28 | Р***0 | Планка | |
| 29 | Р***6 | Крышка | |
| 30 | Р***0 | Крышка | |
| 31 | 6***0 | Ось петли | |
| 32 | Б***1 | Болт М10х40.46.019 ГОСТ 7802-81 | |
| 33 | Р***1 | Шайба защитная | |
| 34 | Н***4 | Корпус подшипника | |
| 35 | П***0 | Подшипник 1580207 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 36 | Н***4 | Опора | |
| 37 | Ш***9 | Шайба 33.01.019 ГОСТ 11872-89 | |
| 38 | Г***8 | Гайка М33х1.5-6H.06.019 ГОСТ 11871-88 | |
| 39 | Б***0 | Болт М6-6gx16.48.019 ГОСТ 7798-70 | |
| 40 | Р***Б | Вал | |
| 41 | Р***9 | Шайба защитная | |
| 42 | Б***0 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 43 | Р***А | Фланец | |
| 44 | Н***6 | Корпус подшипника | |
| 45 | Н***0 | Опора подшипника | |
| 46 | П***0 | Подшипник 1680208 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 47 | Р***2 | Звездочка | |
| 48 | 1***0 | Цепь | |
| 49 | Р***1 | Шпонка специальная | |
| 50 | 4***1 | Втулка | |
| 51 | Р***2 | Щиток | |
| 52 | 4***2 | Винт | |
| 53 | Р***А | Щиток | |
| 54 | Р***1 | Звездочка | |
| 55 | Б***0 | Болт М10-6gx50.88.35.019 ГОСТ 7798-70 | |
| 56 | Н***0 | Опора (для комбайнов с копнителем) | |
| 57 | П***0 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 |
