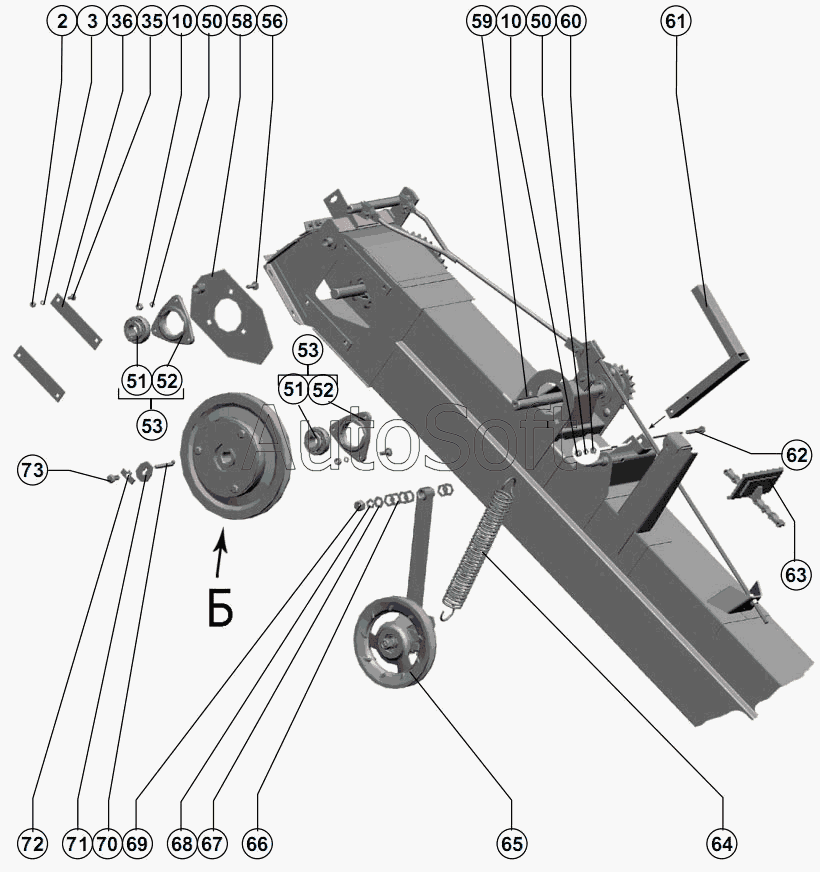

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). 101.50.01.000 Элеватор зерновой
2
3
10
10
35
36
50
50
51
51
52
52
53
53
56
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***2 | Крюк | |
| 2 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 3 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 4 | Ш***8 | Шайба С.8.01.019 ГОСТ 11371-78 | |
| 5 | 1***1 | Скоба | |
| 6 | Б***0 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 7 | 1***0 | Корпус | |
| 8 | 4***А | Заслонка | |
| 9 | Ш***8 | Шайба C 10.01.019 ГОСТ 6958-78 | |
| 10 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 11 | Н***0 | Корпус подшипника | |
| 12 | П***0 | Подшипник 1680205 К10С27 ТУ 37.006.084-90 | |
| 13 | Н***0 | Опора | |
| 14 | А***0 | Колпачок | |
| 15 | Р***А | Рукоятка | |
| 16 | Ш***9 | Шплинт 2x20.019 ГОСТ 397-79 | |
| 17 | Р***А | Вилка | |
| 18 | О***0 | Ось 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80 | |
| 19 | Р***А | Крышка | |
| 20 | P***4 | Ось | |
| 21 | А***8 | Крышка | |
| 22 | Б***1 | Болт М8х30.46.019 ГОСТ 7802-81 | |
| 23 | Б***1 | Болт М8х40.46.019 ГОСТ 7802-81 | |
| 24 | 1***0 | Тяга | |
| 25 | Ш***9 | Шплинт 3.2x20.019 ГОСТ 397-79 | |
| 26 | Ш***8 | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 27 | О***0 | Ось 6-12 b12x35.35.Ц9.хр ГОСТ 9650-80 | |
| 28 | 1***0 | Рычаг | |
| 29 | 1***0 | Пластина | |
| 30 | Ш***9 | Шплинт 5x32.019 ГОСТ 397-79 | |
| 31 | Б***0 | Болт М8-6gx45.88.35.019 ГОСТ 7798-70 | |
| 32 | 1***0 | Кронштейн | |
| 33 | Р***А | Вал | |
| 34 | 1***A | Крышка | |
| 35 | Б***1 | Болт М8х20.46.019 ГОСТ 7802-81 | |
| 36 | Р***9 | Планка | |
| 37 | Ш***8 | Шпонка 8x7x45 ГОСТ 23360-78 | |
| 38 | Р***1 | Звездочка z-40 t-19,05 | |
| 39 | В***4 | Винт В.М10-6gх25.22H.019 ГОСТ 1485-84 | |
| 40 | Г***0 | Гайка М14-6H.04.019 ГОСТ 5916-70 | |
| 41 | Ш***8 | Шайба С.14.01.019 ГОСТ 11371-78 | |
| 42 | 5***Б | Втулка | |
| 43 | 5***1 | Звездочка z=17 t=19,05 | |
| 44 | Ш***8 | Шайба С.20х3.9.01.019 ГОСТ 11371-78 | |
| 45 | Р***5 | Шайба | |
| 46 | 5***9 | Шайба специальная | |
| 47 | 1***0 | Звездочка натяжная | |
| 48 | Р***А | Ось | |
| 49 | Р***0 | Звездочка z=18 t-19,05 мм | |
| 50 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 51 | П***0 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 52 | Н***4 | Корпус подшипника | |
| 53 | Н***0 | Опора (для комбайнов с копнителем) | |
| 54 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 55 | 1***0 | Тяга | |
| 56 | Б***1 | Болт М10х35.46.019 ГОСТ 7802-81 | |
| 57 | 1***6 | Пластина | |
| 58 | Р***А | Пластина | |
| 59 | Р***В | Вал | |
| 60 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 61 | 1***0 | Кронштейн | |
| 62 | Б***0 | Болт М10-6gx65.88.35.019 ГОСТ 7798-70 | |
| 63 | 1***0 | Транспортер цепной 1-1-200х100-152-4600 ОСТ 23.2.18-80 | |
| 64 | Р***9 | Пружина | |
| 65 | 1***0 | Устройство натяжное | |
| 66 | Ш***8 | Шайба C 20х2.01.019 ГОСТ 10450-78 | |
| 67 | Ш***8 | Шайба С.16.01.019 ГОСТ 11371-78 | |
| 68 | Ш***0 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | |
| 69 | Г***0 | Гайка М16х1.5-6H.6.019 ГОСТ 5915-70 | |
| 70 | Р***4 | Шпонка призматическая | |
| 71 | Р***1 | Шайба | |
| 72 | Р***2 | Шайба стопорная | |
| 73 | Б***0 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | |
| 74 | Ш***8 | Шпонка 8x7x40 ГОСТ 23360-78 | |
| 75 | Р***1 | Звездочка | |
| 76 | Ш***9 | Шплинт 4x45.019 ГОСТ 397-79 | |
| 77 | Р***А | Вал | |
| 78 | Б***0 | Болт М12-6gx110.88.35.019 ГОСТ 7798-70 | |
| 79 | Р***7 | Диск нажимной | |
| 80 | Р***1 | Накладка сцепления или РСМ-10.01.54.003А или 55-12-435А | |
| 81 | Р***А | Ступица трения | |
| 82 | Р***А | Кольцо | |
| 83 | К***1 | Кольцо СП-57-44-6 ГОСТ 6308-71 | |
| 84 | Р***А | Обойма | |
| 85 | 1***А | Шкив | |
| 86 | Ж***2 | Пружина | |
| 87 | Ш***8 | Шайба C 12.01.019 ГОСТ 6958-78 | |
| 88 | 1***0 | Механизм предохранительный | |
| 89 | М***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
