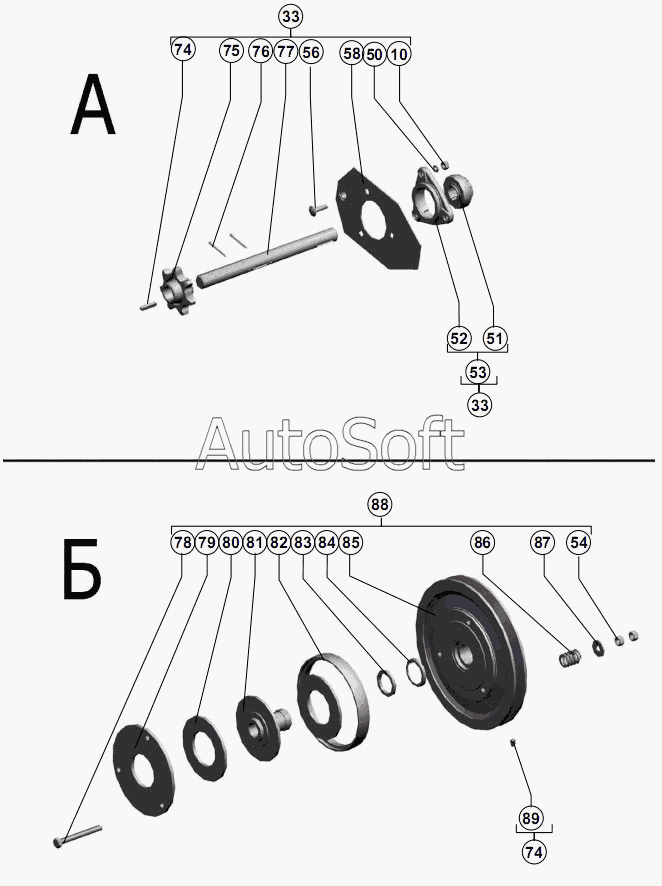

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). 101.50.01.000 Элеватор зерновой
10
33
33
50
51
52
53
54
56
58
74
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***2 | Крюк | |
| 2 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 3 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 4 | Ш***8 | Шайба С.8.01.019 ГОСТ 11371-78 | |
| 5 | 1***1 | Скоба | |
| 6 | Б***0 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 7 | 1***0 | Корпус | |
| 8 | 4***А | Заслонка | |
| 9 | Ш***8 | Шайба C 10.01.019 ГОСТ 6958-78 | |
| 10 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 11 | Н***0 | Корпус подшипника | |
| 12 | П***0 | Подшипник 1680205 К10С27 ТУ 37.006.084-90 | |
| 13 | Н***0 | Опора | |
| 14 | А***0 | Колпачок | |
| 15 | Р***А | Рукоятка | |
| 16 | Ш***9 | Шплинт 2x20.019 ГОСТ 397-79 | |
| 17 | Р***А | Вилка | |
| 18 | О***0 | Ось 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80 | |
| 19 | Р***А | Крышка | |
| 20 | P***4 | Ось | |
| 21 | А***8 | Крышка | |
| 22 | Б***1 | Болт М8х30.46.019 ГОСТ 7802-81 | |
| 23 | Б***1 | Болт М8х40.46.019 ГОСТ 7802-81 | |
| 24 | 1***0 | Тяга | |
| 25 | Ш***9 | Шплинт 3.2x20.019 ГОСТ 397-79 | |
| 26 | Ш***8 | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 27 | О***0 | Ось 6-12 b12x35.35.Ц9.хр ГОСТ 9650-80 | |
| 28 | 1***0 | Рычаг | |
| 29 | 1***0 | Пластина | |
| 30 | Ш***9 | Шплинт 5x32.019 ГОСТ 397-79 | |
| 31 | Б***0 | Болт М8-6gx45.88.35.019 ГОСТ 7798-70 | |
| 32 | 1***0 | Кронштейн | |
| 33 | Р***А | Вал | |
| 34 | 1***A | Крышка | |
| 35 | Б***1 | Болт М8х20.46.019 ГОСТ 7802-81 | |
| 36 | Р***9 | Планка | |
| 37 | Ш***8 | Шпонка 8x7x45 ГОСТ 23360-78 | |
| 38 | Р***1 | Звездочка z-40 t-19,05 | |
| 39 | В***4 | Винт В.М10-6gх25.22H.019 ГОСТ 1485-84 | |
| 40 | Г***0 | Гайка М14-6H.04.019 ГОСТ 5916-70 | |
| 41 | Ш***8 | Шайба С.14.01.019 ГОСТ 11371-78 | |
| 42 | 5***Б | Втулка | |
| 43 | 5***1 | Звездочка z=17 t=19,05 | |
| 44 | Ш***8 | Шайба С.20х3.9.01.019 ГОСТ 11371-78 | |
| 45 | Р***5 | Шайба | |
| 46 | 5***9 | Шайба специальная | |
| 47 | 1***0 | Звездочка натяжная | |
| 48 | Р***А | Ось | |
| 49 | Р***0 | Звездочка z=18 t-19,05 мм | |
| 50 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 51 | П***0 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 52 | Н***4 | Корпус подшипника | |
| 53 | Н***0 | Опора (для комбайнов с копнителем) | |
| 54 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 55 | 1***0 | Тяга | |
| 56 | Б***1 | Болт М10х35.46.019 ГОСТ 7802-81 | |
| 57 | 1***6 | Пластина | |
| 58 | Р***А | Пластина | |
| 59 | Р***В | Вал | |
| 60 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 61 | 1***0 | Кронштейн | |
| 62 | Б***0 | Болт М10-6gx65.88.35.019 ГОСТ 7798-70 | |
| 63 | 1***0 | Транспортер цепной 1-1-200х100-152-4600 ОСТ 23.2.18-80 | |
| 64 | Р***9 | Пружина | |
| 65 | 1***0 | Устройство натяжное | |
| 66 | Ш***8 | Шайба C 20х2.01.019 ГОСТ 10450-78 | |
| 67 | Ш***8 | Шайба С.16.01.019 ГОСТ 11371-78 | |
| 68 | Ш***0 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | |
| 69 | Г***0 | Гайка М16х1.5-6H.6.019 ГОСТ 5915-70 | |
| 70 | Р***4 | Шпонка призматическая | |
| 71 | Р***1 | Шайба | |
| 72 | Р***2 | Шайба стопорная | |
| 73 | Б***0 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | |
| 74 | Ш***8 | Шпонка 8x7x40 ГОСТ 23360-78 | |
| 75 | Р***1 | Звездочка | |
| 76 | Ш***9 | Шплинт 4x45.019 ГОСТ 397-79 | |
| 77 | Р***А | Вал | |
| 78 | Б***0 | Болт М12-6gx110.88.35.019 ГОСТ 7798-70 | |
| 79 | Р***7 | Диск нажимной | |
| 80 | Р***1 | Накладка сцепления или РСМ-10.01.54.003А или 55-12-435А | |
| 81 | Р***А | Ступица трения | |
| 82 | Р***А | Кольцо | |
| 83 | К***1 | Кольцо СП-57-44-6 ГОСТ 6308-71 | |
| 84 | Р***А | Обойма | |
| 85 | 1***А | Шкив | |
| 86 | Ж***2 | Пружина | |
| 87 | Ш***8 | Шайба C 12.01.019 ГОСТ 6958-78 | |
| 88 | 1***0 | Механизм предохранительный | |
| 89 | М***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
