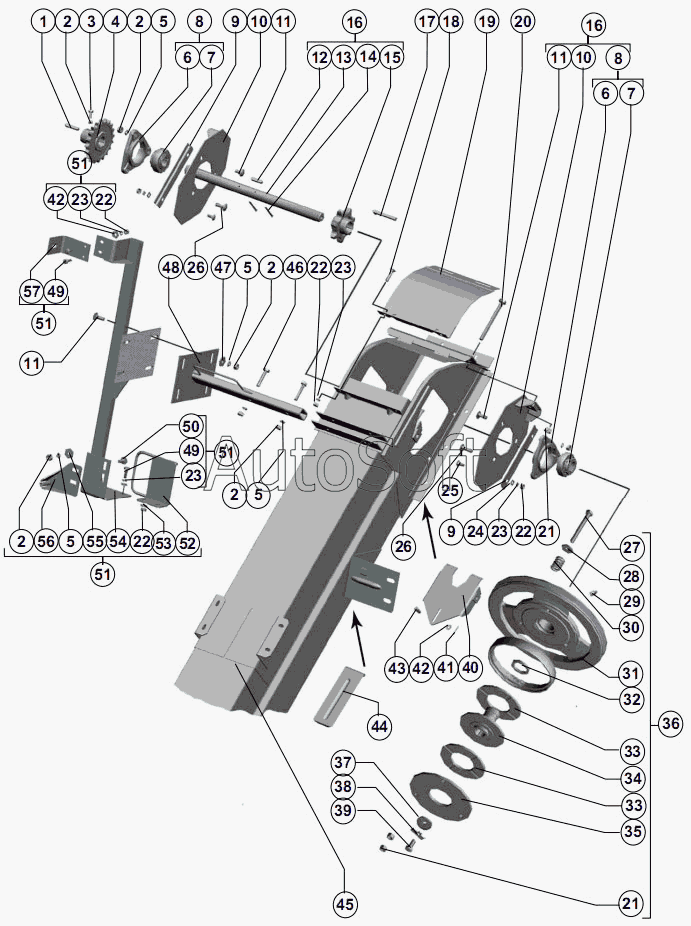

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). 101.01.54.000 Элеватор колосовой
44
30
31
32
33
33
34
35
36
37
38
39
40
41
42
42
43
29
45
46
47
48
49
49
50
51
51
51
51
52
53
54
55
56
57
15
2
2
2
2
2
3
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
12
13
14
1
16
16
17
18
19
20
21
21
22
22
22
22
23
23
23
23
24
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***8 | Шпонка 8x7x50 ГОСТ 23360-78 | |
| 2 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 3 | В***1 | Винт М10х25.22Н ТУ 23.4617472.07-91 | |
| 4 | Н***1 | Звездочка дисковая 19.05-20-60-3 ОСТ 23.2.44-80 | |
| 5 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 6 | Н***4 | Корпус подшипника | |
| 7 | П***0 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 8 | Н***0 | Опора (для комбайнов с копнителем) | |
| 9 | Р***4 | Направляющая | |
| 10 | Р***А | Пластина | |
| 11 | Б***1 | Болт М10х30.46.019 ГОСТ 7802-81 | |
| 12 | Ш***8 | Шпонка 8x7x40 ГОСТ 23360-78 | |
| 13 | Р***А | Вал | |
| 14 | Ш***9 | Шплинт 4x45.019 ГОСТ 397-79 | |
| 15 | Р***1 | Звездочка | |
| 16 | Р***Б | Вал | |
| 17 | Р***4 | Шпонка призматическая | |
| 18 | Б***1 | Болт М8х35.46.019 ГОСТ 7802-81 | |
| 19 | Р***А | Крышка | |
| 20 | Р***А | Болт | |
| 21 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 22 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 23 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 24 | Ш***8 | Шайба C 10х2.01.019 ГОСТ 10450-78 | |
| 25 | Б***1 | Болт М8х20.46.019 ГОСТ 7802-81 | |
| 26 | Б***1 | Болт М10х40.46.019 ГОСТ 7802-81 | |
| 27 | Б***0 | Болт М12-6gx110-45.88.35.019 ГОСТ 7798-70 | |
| 28 | Ш***8 | Шайба C 12.01.019 ГОСТ 6958-78 | |
| 29 | М***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 30 | Ж***2 | Пружина | |
| 31 | Р***Г | Шкив | |
| 32 | Р***А | Кольцо | |
| 33 | Р***1 | Накладка сцепления или РСМ-10.01.54.003А или 55-12-435А | |
| 34 | Р***А | Ступица трения | |
| 35 | Р***7 | Диск нажимной | |
| 36 | Р***Б | Механизм предохранительный | |
| 37 | Р***1 | Шайба | |
| 38 | Р***2 | Шайба стопорная | |
| 39 | Б***0 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | |
| 40 | Р***Б | Удлинитель | |
| 41 | Ш***9 | Шплинт 2x20.019 ГОСТ 397-79 | |
| 42 | Ш***8 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | |
| 43 | О***0 | Ось 6-8 b12x20.35.Ц9.хр ГОСТ 9650-80 | |
| 44 | 4***А | Заслонка | |
| 45 | 1***0 | Корпус элеватора | |
| 46 | Б***0 | Болт М10-6gx50.88.35.019 ГОСТ 7798-70 | |
| 47 | Ш***8 | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 48 | 1***0 | Кронштейн | |
| 49 | Б***1 | Болт М10х25.46.019 ГОСТ 7802-81 | |
| 50 | Б***0 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 51 | 1***0 | Кронштейн | |
| 52 | 1***0 | Скоба | |
| 53 | Ш***8 | Шайба C 8.01.019 ГОСТ 6958-78 | |
| 54 | 1***0 | Кронштейн | |
| 55 | Ш***8 | Шайба C 10.01.019 ГОСТ 6958-78 | |
| 56 | 1***0 | Кронштейн | |
| 57 | 1***6 | Кронштейн |
