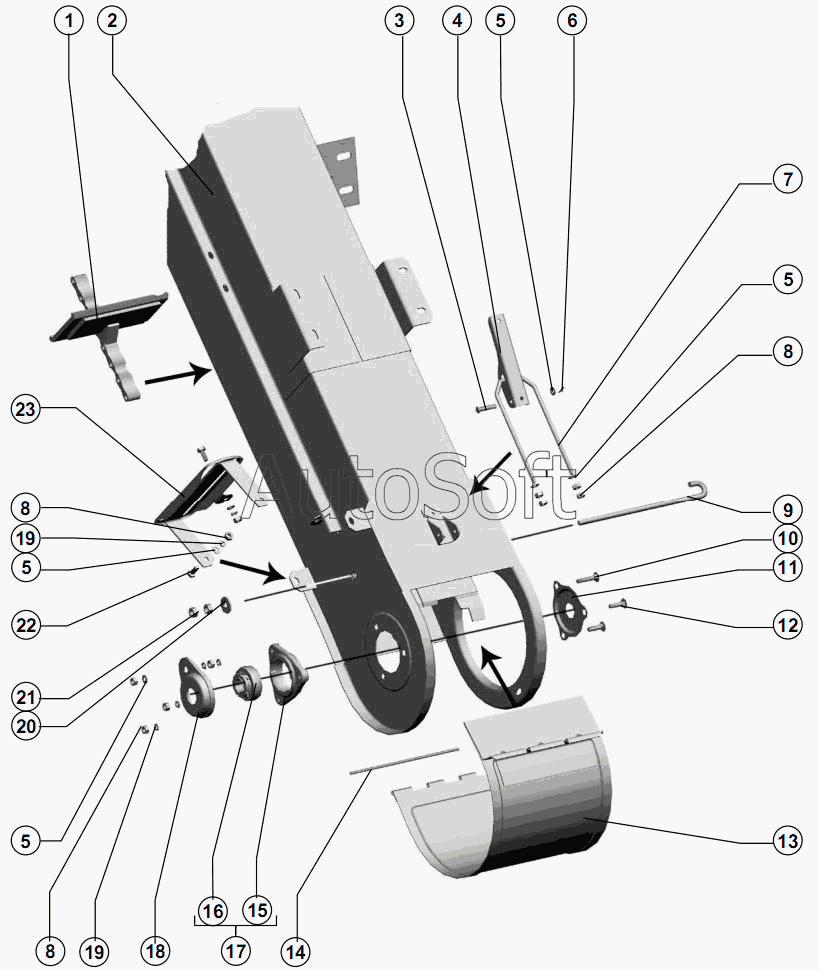

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). 101.01. 54.000 Элеватор колосовой
12
23
22
21
20
19
19
18
17
16
15
14
13
1
11
10
9
8
8
8
7
6
5
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Транспортер колосового элеватора 1-1-200х100-228-4600 со скребками | |
| 2 | 1***0 | Корпус элеватора | |
| 3 | О***0 | Ось 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80 | |
| 4 | Р***А | Рукоятка | |
| 5 | Ш***8 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | |
| 6 | Ш***9 | Шплинт 2x16.019 ГОСТ 397-79 | |
| 7 | Р***А | Вилка | |
| 8 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 9 | Р***2 | Крюк | |
| 10 | Б***1 | Болт М8х40.46.019 ГОСТ 7802-81 | |
| 11 | А***8 | Крышка | |
| 12 | Б***1 | Болт М8х30.46.019 ГОСТ 7802-81 | |
| 13 | Р***А | Крышка | |
| 14 | Р***4 | Ось | |
| 15 | Н***3 | Корпус подшипника | |
| 16 | П***0 | Подшипник 1680205 К10С27 ТУ 37.006.084-90 | |
| 17 | Н***0 | Опора | |
| 18 | А***0 | Колпачок | |
| 19 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 20 | Ш***8 | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 21 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 22 | Б***0 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 23 | 1***0 | Опора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
