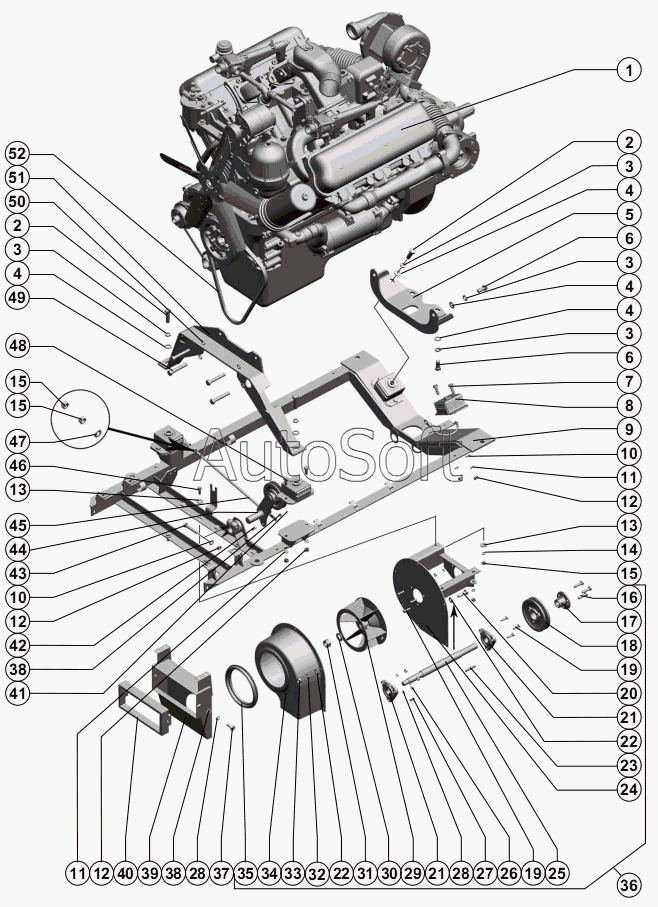

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Рама
40
28
28
29
30
31
32
33
34
35
36
37
38
38
39
27
41
42
43
44
45
46
47
48
49
50
51
52
14
2
2
3
3
3
3
4
4
4
4
5
6
6
7
8
9
10
10
11
11
12
12
12
13
13
1
15
15
15
16
17
18
19
19
20
21
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***4 | Двигатель ЯМЗ-236 НД ТУ 37.319.295-2004 | |
| 2 | Б***0 | Болт М16-6gx55.88.35.019 ГОСТ 7798-70 | |
| 3 | Ш***0 | Шайба 16Т 65Г 01 ГОСТ 6402-70 | |
| 4 | Ш***8 | Шайба С.16.01.019 ГОСТ 11371-78 | |
| 5 | 1***0 | Опора | |
| 6 | Б***0 | Болт М16-6gx35.88.35.019 ГОСТ 7798-70 | |
| 7 | Б***0 | Болт М12-6gx35.88.35.019 ГОСТ 7798-70 | |
| 8 | Р***0 | Амортизатор | |
| 9 | 1***0 | Рама | |
| 10 | Ш***8 | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 11 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 12 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 13 | Ш***8 | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 14 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 15 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 16 | Б***0 | Болт М10-6gx40.88.35.019 ГОСТ 7798-70 | |
| 17 | 1***1 | Ступица | |
| 18 | 1***5 | Шкив | |
| 19 | Б***0 | Болт М8-6gx30.88.35.019 ГОСТ 7798-70 | |
| 20 | Б***0 | Болт М6-6gx20.48.019 ГОСТ 7798-70 | |
| 21 | Н***4 | Опора | |
| 22 | Ш***8 | Шайба С.6х1.4.01.019 ГОСТ 11371-78 | |
| 23 | Ш***8 | Шпонка 8x7x56 ГОСТ 23360-78 | |
| 24 | 1***1 | Опора | |
| 25 | 1***9 | Вал | |
| 26 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 27 | Ш***8 | Шпонка 8x7x25 ГОСТ 23360-78 | |
| 28 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 29 | 1***0 | Ротор | |
| 30 | Ш***8 | Шайба С.20х3.9.01.019 ГОСТ 11371-78 | |
| 31 | Г***0 | Гайка М20х1.5-6H.6.019 ГОСТ 5915-70 | |
| 32 | Ш***0 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 33 | Г***0 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 34 | 1***5 | Улитка | |
| 35 | 1***1 | Уплотнитель | |
| 36 | 1***1 | Вентилятор | |
| 37 | Б***0 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 38 | Ш***8 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | |
| 39 | 1***0 | Воздуховод | |
| 40 | 1***0 | Крышка | |
| 41 | Ш***9 | Шплинт 2x16.019 ГОСТ 397-79 | |
| 42 | О***0 | Ось 6-8 b12x30.35.Ц9.хр ГОСТ 9650-80 | |
| 43 | Б***0 | Болт М12-6gx70.88.35.019 ГОСТ 7798-70 | |
| 44 | 1***0 | Устройство натяжное | |
| 45 | 1***0 | Кронштейн | |
| 46 | Б***0 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 47 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 48 | Б***0 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | |
| 49 | Б***0 | Болт М14-6gx90.109.40Х.019 ГОСТ 7798-70 | |
| 50 | Ш***0 | Шайба 14Т 65Г 019 ГОСТ 6402-70 | |
| 51 | 1***0 | Опора | |
| 52 | Р***t | РСМ 6201028 Ремень B/ 17 1360Lp Ausf4400 Optibelt |
