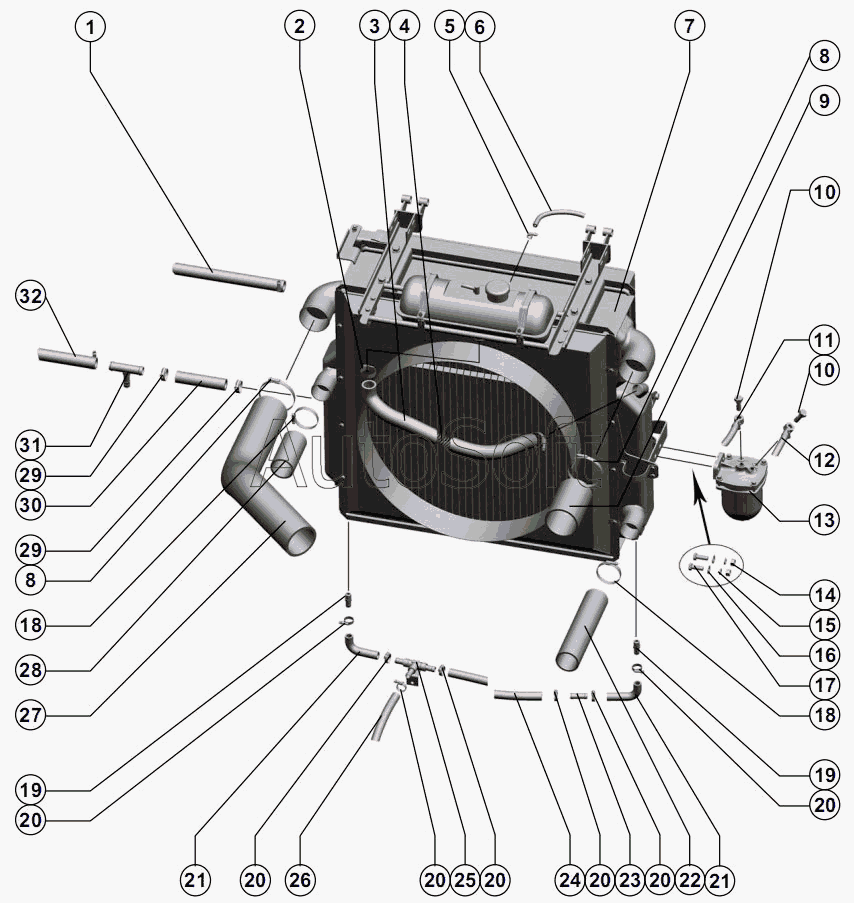

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Установка трубопровода на блок радиатора
17
32
31
30
29
29
28
27
26
25
24
23
22
21
21
20
20
20
20
20
20
20
19
19
18
18
1
16
15
14
13
12
11
10
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Рукав | |
| 2 | Х***1 | Хомут TORRO S35-50/ 12-C7W1 | |
| 3 | 1***1 | Патрубок | |
| 4 | 1***7 | Спираль | |
| 5 | Х***1 | Хомут TORRO S10-16/ 9-C7W1 | |
| 6 | 1***8 | Патрубок | |
| 7 | 1***0 | Блок радиаторов | |
| 8 | Х***1 | Хомут TORRO S90-110/ 12-C7W1 | |
| 9 | П***2 | Патрубок 270 003 112 | |
| 10 | Р***4 | Болт | |
| 11 | 1***0 | Топливопровод | |
| 12 | 1***0 | Топливопровод | |
| 13 | А***4 | Топливный фильтр грубой очистки А23.20.000-02 ТУ 23.1.366-84 | |
| 14 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 15 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 16 | Ш***8 | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 17 | Б***0 | Болт М12-6gx35.88.35.019 ГОСТ 7798-70 | |
| 18 | Х***1 | Хомут TORRO S60-80/ 12-C7W1 | |
| 19 | 1***3 | Штуцер | |
| 20 | Х***1 | Хомут TORRO S20-32/ 9-C7W1 | |
| 21 | 1***7 | Патрубок | |
| 22 | 1***3 | Патрубок | |
| 23 | 1***7 | Трубка | |
| 24 | 1***3 | Шланг | |
| 25 | 1***0 | Тройник | |
| 26 | 1***4 | Шланг | |
| 27 | 1***1 | Патрубок | |
| 28 | 1***4 | Патрубок | |
| 29 | Х***1 | Хомут TORRO S25-40/ 12-C7W1 | |
| 30 | 1***5 | Рукав | |
| 31 | 1***0 | Тройник | |
| 32 | 1***0 | Рукав |
