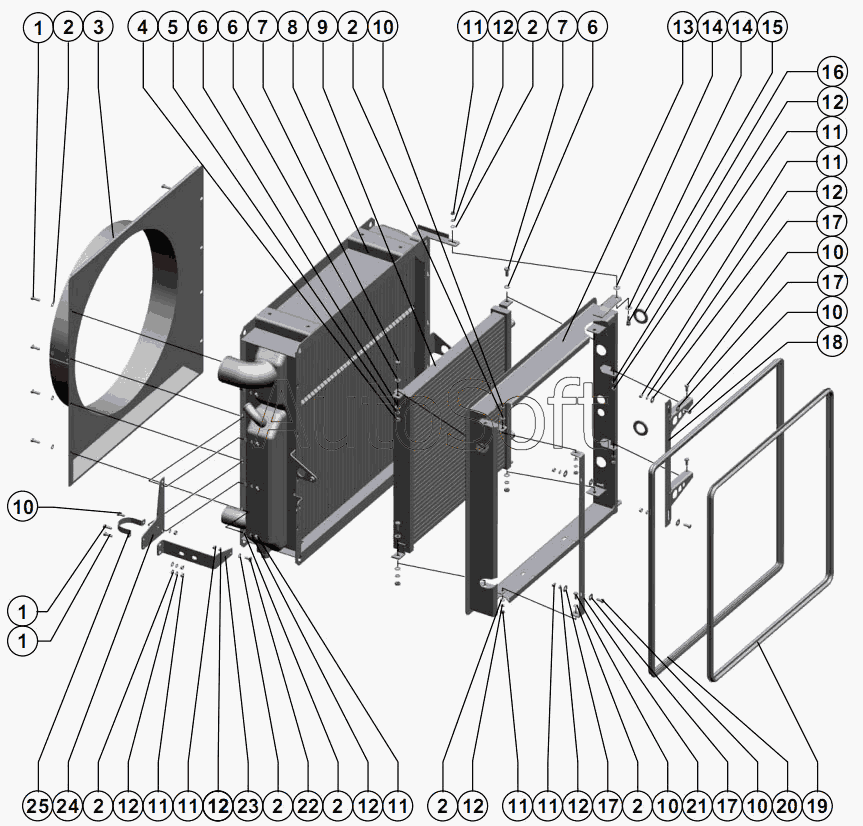

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). 101.05.00.200 Блок радиаторов
13
25
24
23
22
21
20
19
18
17
17
17
17
16
15
14
14
1
1
1
12
12
12
12
12
12
12
12
11
11
11
11
11
11
11
11
10
10
10
10
10
10
9
8
7
7
6
6
6
5
4
3
2
2
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Радиатор РМ 091-1013010А-04 ТУ РБ 100046135.007-2005 | Р***5 | Радиатор РМ 091-1013010А-04 ТУ РБ 100046135.007-2005 | |
| 1 | Б***0 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 2 | Ш***8 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | |
| 3 | 1***0 | Диффузор | |
| 4 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 5 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 6 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 7 | Б***0 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 8 | Р***Е | Блок радиаторов РСМ-236Г.1301.000 ТУ 23.461771.0.59-89Е | |
| 9 | Р***4 | Радиатор масляный РМ 091-1013010А-01 ТУ 100046135.002-2004 | |
| 10 | Б***0 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 11 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 12 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 13 | 1***А | Рамка | |
| 14 | Ш***8 | Шайба С.12х1.4.01.019 ГОСТ 11371-78 | |
| 15 | 1***3 | Болт | |
| 16 | Р***5 | Уплотнитель | |
| 17 | Ш***8 | Шайба C 8х1.4.01.019 ГОСТ 6958-78 | |
| 18 | 1***0 | Кронштейн | |
| 19 | 1***2 | Уплотнитель | |
| 20 | 1***9 | Уплотнитель | |
| 21 | 1***А | Скоба | |
| 22 | Б***1 | Болт М8х20.46.019 ГОСТ 7802-81 | |
| 23 | 1***9 | Кронштейн | |
| 24 | 1***8 | Кронштейн | |
| 25 | Р***5 | Хомут |
