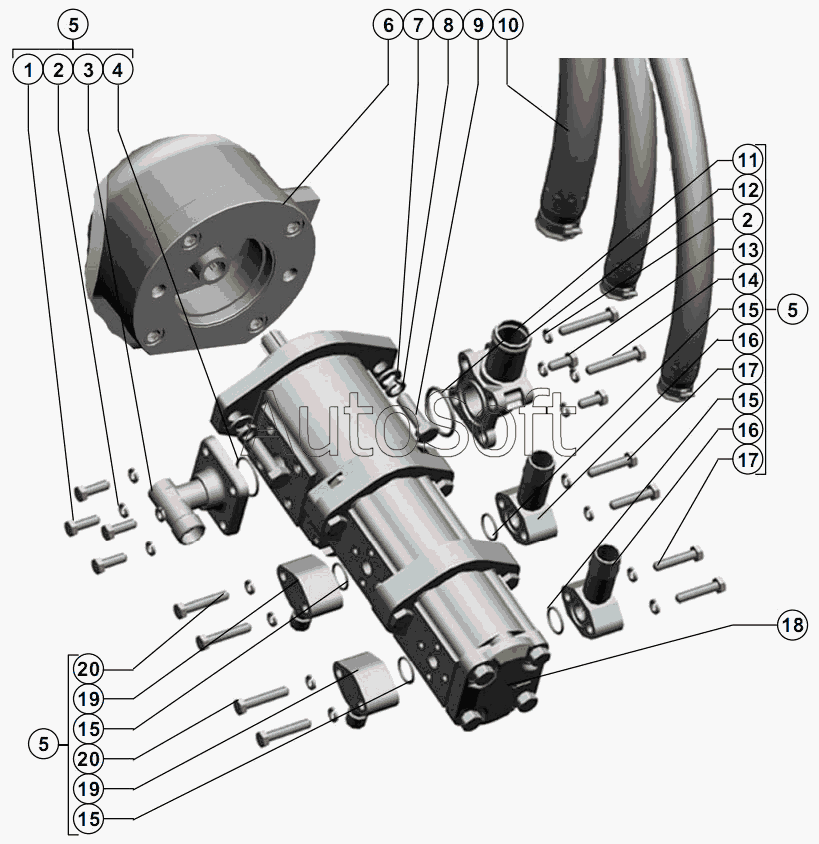

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Тандем насосов
11
20
20
19
19
18
17
17
16
16
15
15
15
15
14
13
12
1
10
9
8
7
6
5
5
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***0 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 2 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 3 | Р***0 | Фланец | |
| 4 | К***3 | Кольцо 032-036-25-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 5 | 1***0 | Тандем насосов | |
| 6 | Р***6 | Редуктор G1908 SNR557056 | |
| 7 | Ш***8 | Шайба С12.01.019 ГОСТ 11371-78 | |
| 8 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 9 | Б***0 | Болт М12-6g 40.88.35.019 ГОСТ 7798-70 | |
| 10 | 1***0 | Гидрооборудование установки моторной | |
| 11 | К***3 | Кольцо 040-046-36-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 12 | Р***0 | Муфта угловая | |
| 13 | Б***0 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 14 | Б***0 | Болт М8-6gx50.88.35. 019 ГОСТ 7798-70 | |
| 15 | К***3 | Кольцо 021-025-25-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 16 | 1***0 | Фланец | |
| 17 | Б***0 | Болт М8-6gx40.88.35.019 ГОСТ 7798-70 | |
| 18 | Н***7 | Насос шестеренный НШ28Д-10Д-10Д-3 ГСТУ 3-25-180-97 | |
| 19 | Р***1 | Фланец | |
| 20 | Б***0 | Болт М8-6gx45.88.35.019 ГОСТ 7798-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
