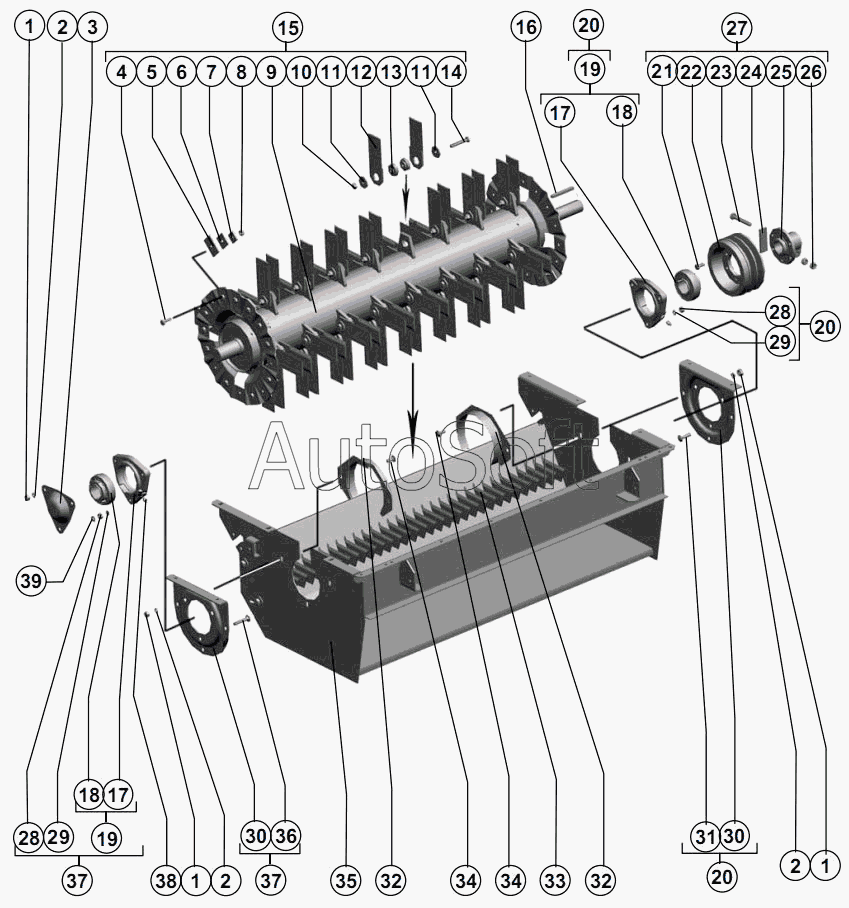

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). 101.14.02.000 Блок измельчителя
30
30
21
22
23
24
25
26
27
28
28
29
29
20
20
20
31
32
32
33
34
34
35
36
37
37
38
39
11
11
2
2
2
3
4
5
6
7
8
9
10
1
1
1
12
13
14
15
16
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 2 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 3 | Р***4 | Колпак | |
| 4 | Б***0 | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 | |
| 5 | Р***А | Пластина | |
| 6 | Р***1 | Шайба | |
| 7 | Р***7 | Шайба | |
| 8 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 9 | Р***А | Вал | |
| 10 | Г***8 | Гайка шестигранная ISO 7042-М10-8 | |
| 11 | Р***8 | Шайба | |
| 12 | Р***0 | Нож | |
| 13 | Р***2 | Втулка | |
| 14 | Б***0 | Болт М10-6gx65.88.35.019 ГОСТ 7798-70 | |
| 15 | Р***0 | Барабан | |
| 16 | Ш***8 | Шпонка 12x8x90 ГОСТ 23360-78 | |
| 17 | Н***А | Корпус подшипника | |
| 18 | П***0 | Подшипник 680210 А2К7С27 ТУ 37.006.084-90 | |
| 19 | Н***2 | Опора | |
| 20 | Р***0 | Опора | |
| 21 | Б***0 | Болт М10-6gx25.88.35 ГОСТ 7798-70 | |
| 22 | Р***А | Шкив | |
| 23 | Б***0 | Болт М12-6gx80.88.35.019 ГОСТ 7798-70 | |
| 24 | Р***А | Флажок | |
| 25 | Р***0 | Ступица | |
| 26 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 27 | Р***0 | Шкив | |
| 28 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 29 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 30 | Р***2 | Фланец | |
| 31 | Б***1 | Болт М10х55.46.019 ГОСТ 7802-81 | |
| 32 | Р***0 | Отсекатель | |
| 33 | Р***0 | Противорез | |
| 34 | Б***1 | Болт М10х25.46.019 ГОСТ 7802-81 | |
| 35 | 1***0 | Корпус | |
| 36 | Б***1 | Болт М10х40.46.019 ГОСТ 7802-81 | |
| 37 | Р***1 | Опора | |
| 38 | М***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 39 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 |
